【专利】一种叶轮能够快速拆卸的水泵(专利号:202010029653.8)

专利号：202010029653.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：武汉交通职业学院
专利分类号：F04D29/20(20060101)

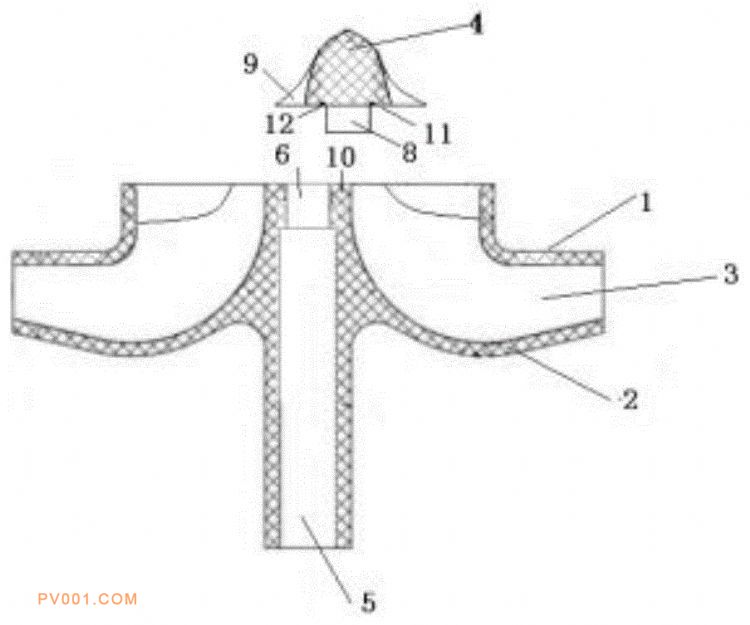

专利摘要：公开（公告）日:2020-05-08摘要:本发明提供了一种叶轮能够快速拆卸的水泵，包括叶轮，叶轮具有上盖板、下盖板、叶轮叶片、中心轴孔和导流锥，所述中心轴孔为阶梯通孔，所述阶梯通孔包括光孔和螺孔，所述螺孔用于拆卸，导流锥下端的外螺纹与螺孔的内螺纹相配合，导流锥的外表面设置有导流叶片，当叶轮正常旋转时，导流锥的外螺纹旋入螺孔中，导流锥的外表面与轮毂的外表面光滑过渡，导流叶片下端面刚好与叶轮叶片的上端面对接，当需要将叶轮从转轴上拆卸下来时，先将导流锥从叶轮的螺孔中旋出，然后将螺杆拧入螺孔中，通过螺杆将转轴顶出实现拆卸。导流锥的设置既可以阻止水流进入螺孔，又可以延长叶轮叶片的长度，提高水泵的水力性能。
