【专利】一种带有泵升电容的双输入高升压比直流变换器(专利号:202010051831.7)

专利号：202010051831.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：福州大学
专利分类号：H02M3/155(20060101)

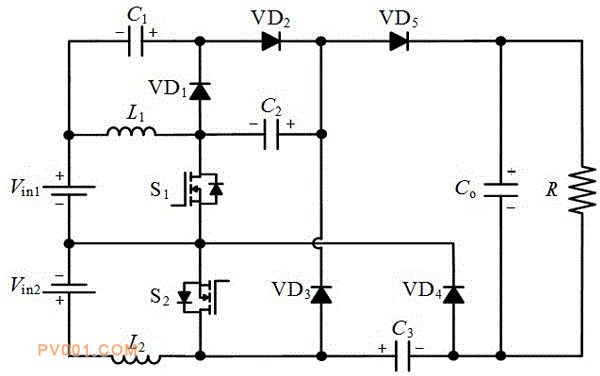

专利摘要：公开（公告）日:2020-05-08摘要:本发明涉及一种带有泵升电容的双输入高升压比直流变换器。包括第一输入端口，第二输入端口，第一开关管、第二开关管，第一二极管、第二二极管、第三二极管、第四二极管、第五二极管，第一电感、第二电感，第一电容、第二电容、第三电容、第四电容及负载；本发明双输入高升压比直流变换器利用泵升电容提高了电压增益，在一个变换器中就可以实现两个单输入单输出高升压比变换器的功能，而且还可以实现两路同时供电。本发明具有升压比高、变换效率高和可靠性高等优点，非常适合于双输入高升压比直流电压变换场合。
