【专利】微型流体泵(专利号:202010086968.6)

专利号：202010086968.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：安徽字母表工业设计有限公司
专利分类号：F04C2/356(20060101)

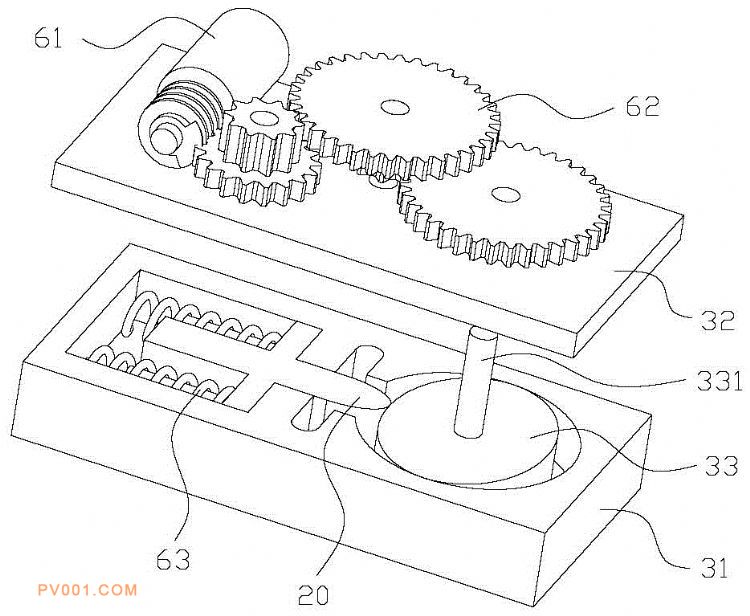

专利摘要：公开（公告）日:2020-05-08摘要:本发明特别涉及一种微型流体泵，包括环形通道、凸块以及挡块，所述的凸块和挡块位于环形通道中将环形通道分为两个独立的腔室，挡块两侧分别设置有与环形通道相连通的进液口和出液口，凸块可沿环形通道移动，凸块移动时位于进液口一侧的腔室逐渐增大且位于出液口一侧的腔室逐渐减小，凸块运动至挡块位置时挡块退出环形通道构成避让配合。通过设置环形通道、进液口和出液口，构成牙膏流动的通道，再通过凸块和挡块的配合，实现与进液口连通的腔室逐渐增大且增大至最大体积时会重新形成新的腔室，且与出液口连通的腔室逐渐缩小，这样就能实现牙膏的自动连续挤出，该结构简单、体积小，使用起来非常方便、可靠，只需要设置动力驱动凸块沿着环形通道转动即可。
