【专利】车用卧式涡旋压缩机及其泵体组件(专利号:202010037005.7)

专利号：202010037005.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：上海海立新能源技术有限公司
专利分类号：F04C18/02(20060101)

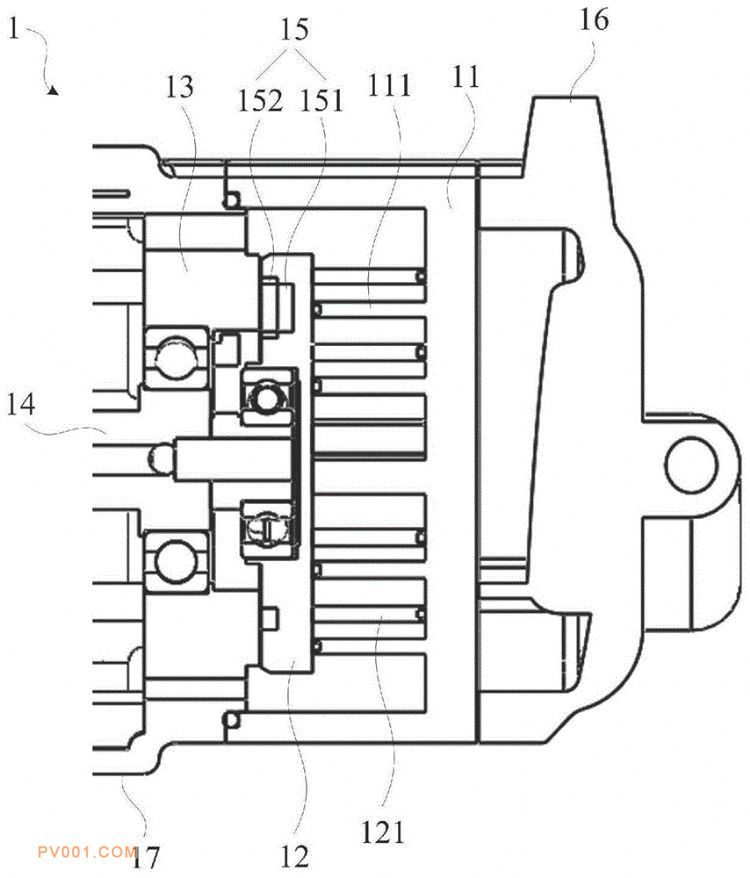

专利摘要：公开（公告）日:2020-05-08摘要:本发明涉及压缩机技术领域，提供一种车用卧式涡旋压缩机及其泵体组件。泵体组件包括具有固定涡卷的静涡盘、具有与固定涡卷配合形成工作腔的旋转涡卷的动涡盘、支撑于动涡盘的背面的支架和穿设于动涡盘的轴孔中的偏心曲轴；还包括多组防自转机构，周向间隔地设置于动涡盘和支架之间，防自转机构由销结构伸入圆孔形成，销结构与圆孔相切配合以限制动涡盘的周向自转；销结构安装于支架的端面，圆孔开设于动涡盘的背面；或者销结构安装于动涡盘的背面，圆孔开设于支架的端面。本发明通过安装于动涡盘背面或支架端面的销结构与直接开设于支架端面或动涡盘背面的圆孔相切配合，实现动涡盘的防自转功能，可靠性高，配合方便，并能降低噪声和成本。
