【专利】电子水泵(专利号:201811286384.2)

专利号：201811286384.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：杭州三花研究院有限公司
专利分类号：F04D29/58(20060101)

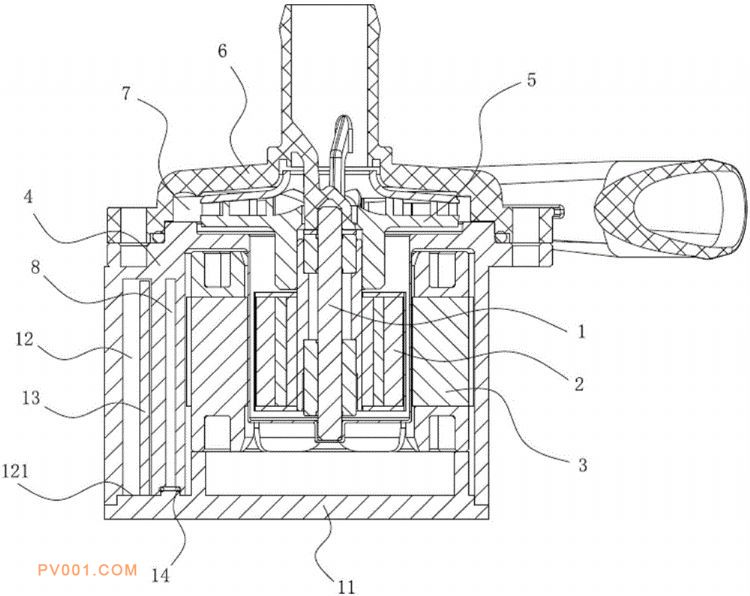

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种电子水泵，属于动力设备技术领域，为解决现有电子水泵冷却结构制造复杂等问题而设计。本发明电子水泵包括从内至外依次套设的泵轴、转子组件、定子组件和电机壳体，在泵轴的端头套设有叶轮，在叶轮的外侧设置有叶轮腔盖，在叶轮腔盖和电机壳体之间形成叶轮腔盖流道，电机壳体底部安装有电机腔底盖，在电机壳体的侧壁中设置有主冷却腔，主冷却腔与叶轮腔盖流道之间设置有进水流道和出水流道。本发明电子水泵的冷却液从电机的侧面流过，带走电机的热量，给电机提供良好的散热条件，提高该电子水泵的运行可靠性，加工简便，且所需冷却液的数量也较少，适用于发动机冷却泵、乘客厢加热泵、电池冷却泵和电机冷却泵。
