【专利】一种立式泵自循环稀油润滑轴承体(专利号:201911394235.2)

专利号：201911394235.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：西安航天泵业有限公司
专利分类号：F04D29/046(20060101)

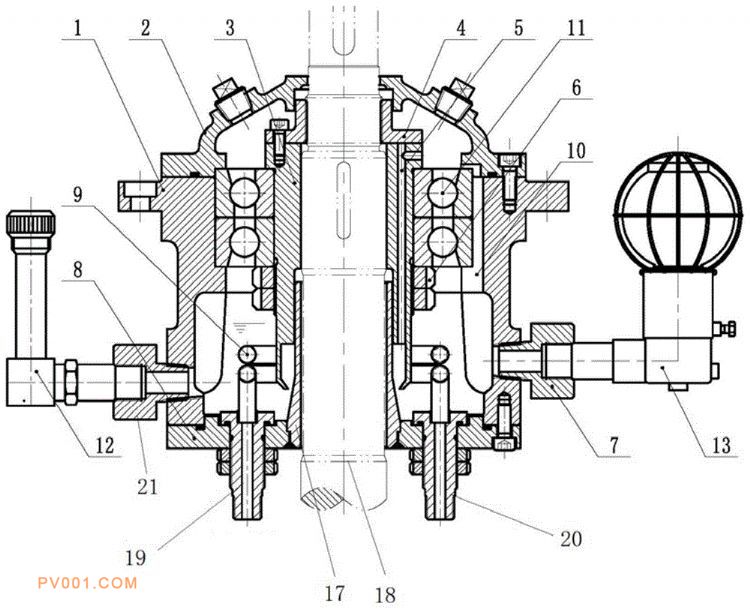

专利摘要：公开（公告）日:2020-05-08摘要:本发明涉及一种立式泵自循环稀油润滑轴承体，提高了立式泵的轴承体中轴承的润滑效果，提升了其承受载荷以及适应输送高温介质的能力。该轴承体包括壳体、上压盖、下压盖、轴承以及轴承套；轴承与立式泵的旋转轴之间固定设置有轴承套；轴承套的上部高出轴承的部分沿径向设有至少一个出油口；轴承套的下部为薄壁筒体，薄壁筒体的下端向靠近旋转轴的方向收敛，从而形成进油口；轴承套的中部外壁内沿轴向方向设有润滑油通道，润滑油通道与数量与所述出油口相匹配；进油口通过润滑油通道与出油口连通，注入壳体内的冷却润滑油从进油口进入，在旋转产生的离心力以及呈收敛状的进油口产生的导向作用下，从出油口流出，实现对轴承的充分冷却润滑。
