【专利】一种具有隔断功能的防侧漏卫生级蝶阀(专利号:201921142931.X)

专利号：201921142931.X
专利状态：有权
专利类型：[实用新型]
专利申请人：温州周泰阀门管件有限公司
专利分类号：F16K1/22(20060101)

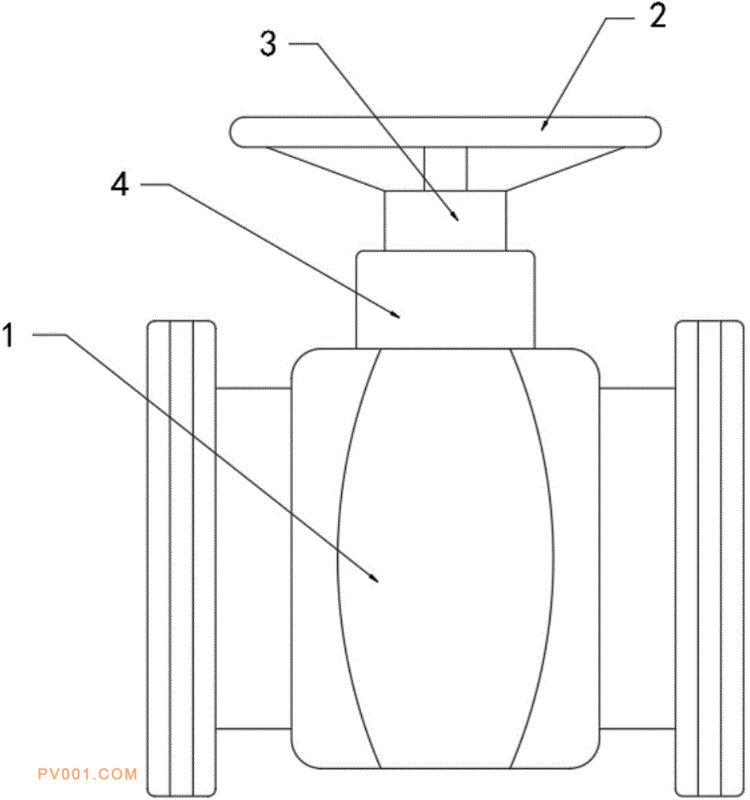

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种具有隔断功能的防侧漏卫生级蝶阀，包括阀管、转把和碟片，所述阀管的内部中心线位置处设置有碟片，且碟片的中心位置处嵌设有限位套，所述限位套的顶端内侧滑动连接有限位杆，且限位杆通过连杆与转把焊接，所述连杆的底部通过拉伸弹簧与阀管弹性连接。本实用新型中，通过转动联动连杆进行转动，其低端开设的多个限位槽的边缘对转动块进行推挤，使得转动块绕一端的转轴进行向内部的转动，由于挤压弹簧的作用，转动块会卡接入下一限位槽中，对连杆的位置进行限制，在内部的碟片受到水的自然冲击时，限位槽对转动块进行作用，此时的转动块由于活动槽的边缘位置的限制，保持结构稳定，从而使得碟片的位置保持稳定。
