【专利】一种柱塞泵斜盘配流盘组件(专利号:201811325738.X；109236598B)

专利号：201811325738.X;109236598B
专利状态：有权
专利类型：[发明授权]
专利申请人：四川航天烽火伺服控制技术有限公司
专利分类号：F04B1/16(20060101)

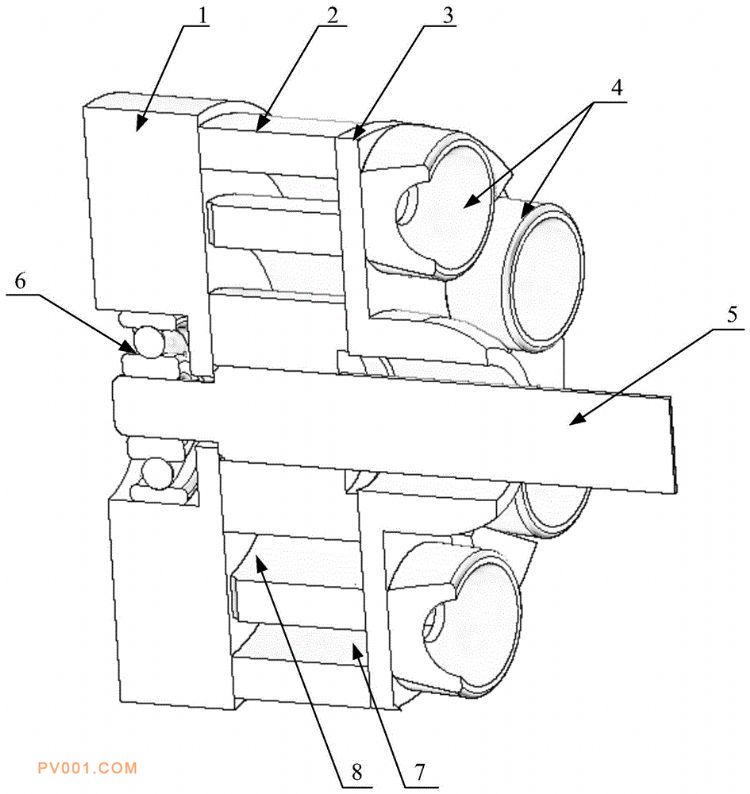

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种柱塞泵斜盘配流盘组件，包括出油盘、斜盘配流盘、滑靴压盘以及驱动轴，驱动轴与斜盘配流盘周向连接配合，由驱动轴驱动斜盘配流盘的旋转，出油盘与斜盘配流盘的垂直圆柱面面滑动配合，滑靴压盘与斜盘配流盘的斜圆柱面面滑动配合；斜盘配流盘设置有连通出油盘上进出油孔及滑靴压盘上油孔的通油腔，斜盘配流盘还设置有阻尼油腔，阻尼油腔与通油腔连通。这种柱塞泵设计改变了原先的整体设计，通过将斜盘和配流盘一体化设计一个部件，并通过驱动轴驱动斜盘配流盘整体旋转，而对应的缸体、柱塞及出油盘等的结构不旋转，相对现有技术设计减小转动惯量，因此提升装置稳定性，对应的也可获得更高的响应频率。
