【专利】一种叶轮流道为矩形截面的皮托管泵(专利号:201920841120.2)

专利号：201920841120.2
专利状态：有权
专利类型：[实用新型]
专利申请人：重庆伊尔流体设备制造有限公司
专利分类号：F04D29/18(20060101)

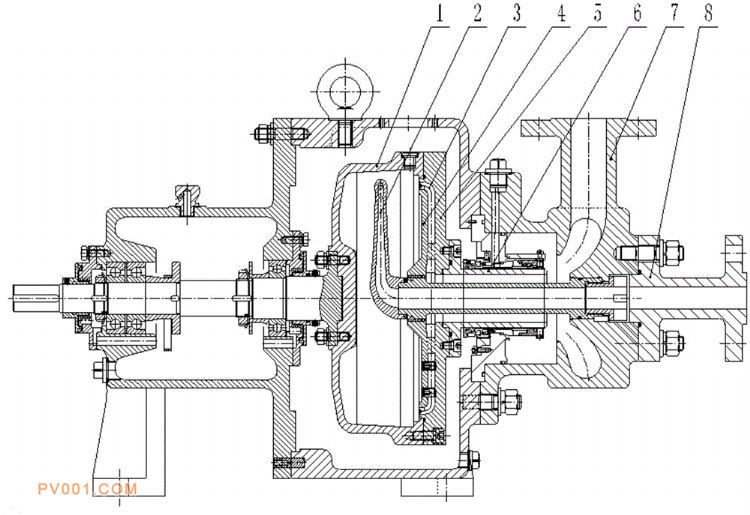

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种叶轮流道为矩形截面的皮托管泵，包括转毂、皮托管组件、叶轮组件和机封座，所述转毂的内侧固定安装有皮托管组件，所述皮托管组件的一侧转毂内部通过紧固件安装有叶轮组件，所述转毂的一侧固定安装有机封座，且机封座通过紧固件与叶轮组件连接组成转子部件，所述叶轮前盖板与叶轮后盖板合装后在间隙处的圆周方向上形成叶轮组件流道。本实用新型结构合理，通过安装了一系列结构使本叶轮流道为矩形截面的皮托管泵在使用的过程中启动设备时叶轮组件通过驱动机带动旋转，流体介质从进水段进入叶轮组件，由于流道采用等截面或者面积递减的结构，可减小旋涡、乱流以及二次流等现象的发生，从而提高皮托管泵的效率。
