【专利】一种新型结构的螺杆泵永磁直驱装置(专利号:201921322822.6)

专利号：201921322822.6
专利状态：有权
专利类型：[实用新型]
专利申请人：大庆浩东科技有限公司
专利分类号：H02K7/10(20060101)

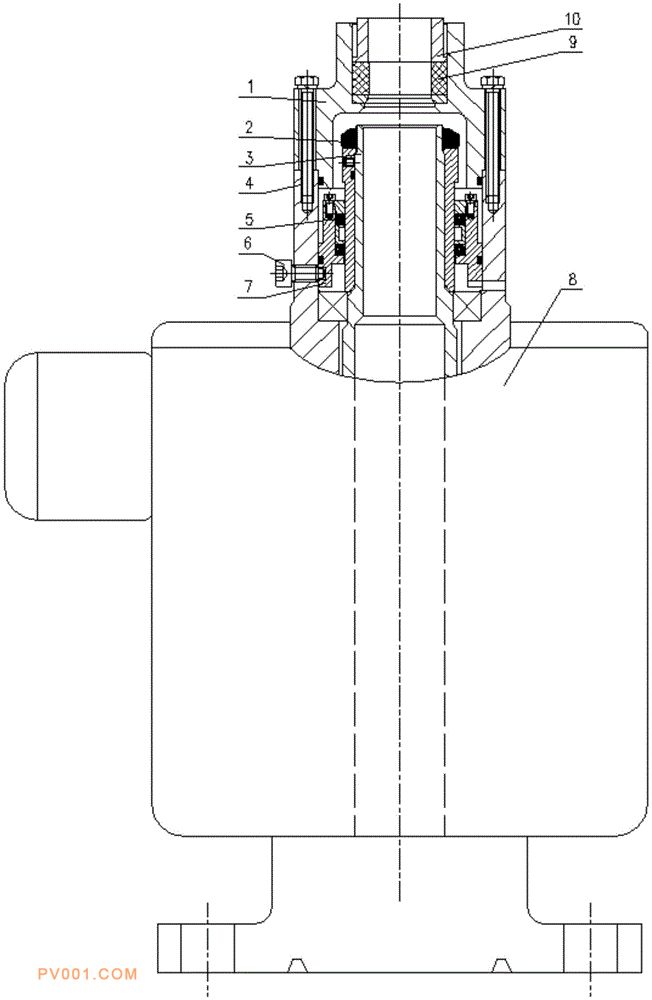

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种新型结构的螺杆泵永磁直驱装置，包括光杆、卡口式上支撑套、密封套、高压回转密封总成、限位螺钉、密封底座、永磁电机、复合填料和压帽，所述光杆穿设在所述永磁电机的主轴内，所述光杆上固定套装有密封套，并使用锁紧螺母限制轴向位置，所述永磁电机的主轴内利用限位螺钉固定安装有密封底座，所述高压回转密封总成安装在密封底座上，并固定套装在密封套上，所述永磁电机的主轴的端面开设有凹形卡口，所述卡口式上支撑套卡接在凹形卡口上，并固定安装在永磁电机的主轴上，本实用新型，保证了螺杆泵井正常投产憋压，直驱装置无泄漏，停机检修时，上支撑套拆卸安装方便，安全可靠。
