【专利】一体式自吸泵泵体(专利号:201921332461.3)

专利号：201921332461.3
专利状态：有权
专利类型：[实用新型]
专利申请人：嘉善永金金属制品有限公司
专利分类号：F04D9/02(20060101)

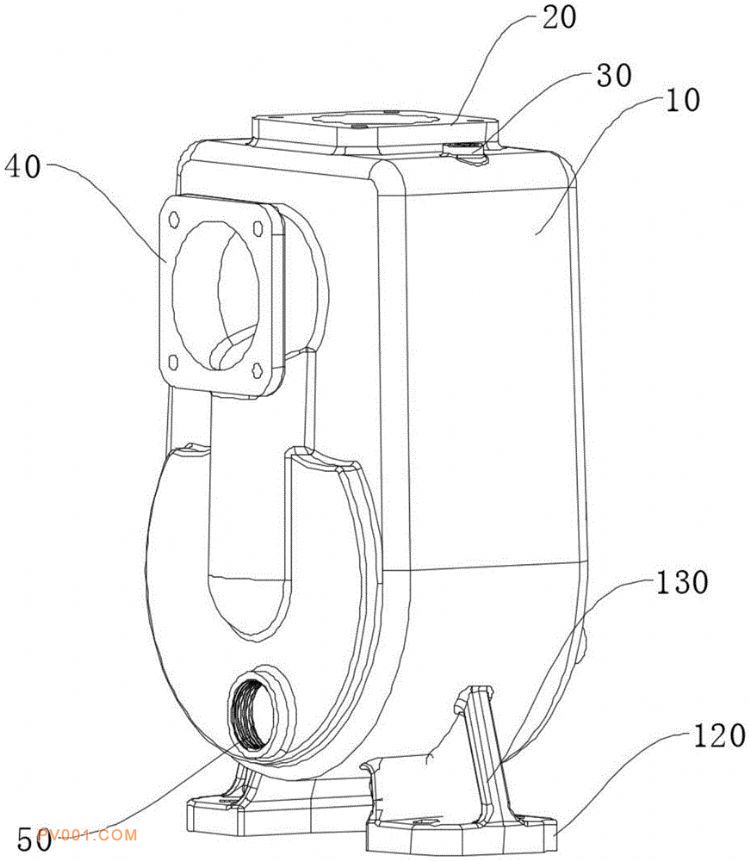

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及流体泵技术领域，本实用新型的技术方案为：一体式自吸泵泵体，包括自吸泵本体，所述自吸泵本体的顶部具有出水法兰座，在所述自吸泵本体的顶部靠近出水法兰座的一侧设有加液孔，所述自吸泵本体的一侧具有进水法兰座，在所述进水法兰座一侧的下方设有排水孔，所述自吸泵本体内部设有进水流道；所述自吸泵本体远离进水法兰座的一侧设有安装孔，所述自吸泵本体内部具有供叶轮放置的环形腔室，所述环形腔室与所述安装孔相连通，所述环形腔室的内侧中间部位具有圆形通孔，所述圆形通孔与所述进水流道相连通，所述环形腔室的顶部倾斜设置有出水管，所述环形腔室的底部还具有回液孔。
