【专利】一种便于维护的过滤球阀(专利号:201921369549.2)

专利号：201921369549.2
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江中昊阀门有限公司
专利分类号：F16K5/06(20060101)

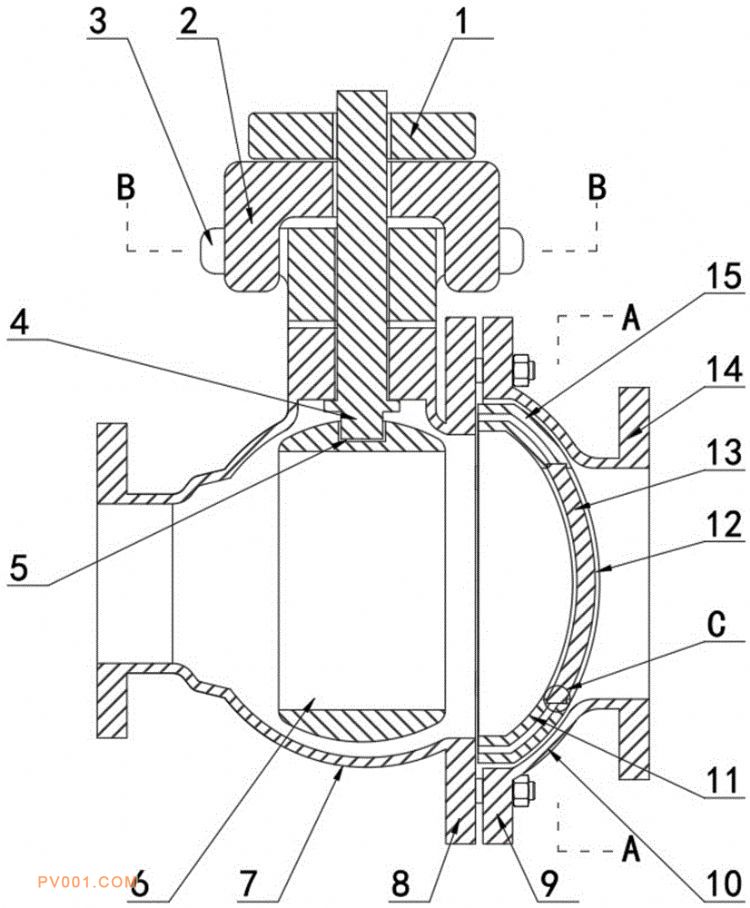

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种便于维护的过滤球阀，包括第一壳体以及第一壳体右侧固定的第二壳体，所述第一壳体右侧开设有第一法兰盘，所述第二壳体左侧开设有第二法兰盘，且第二法兰盘与第一法兰盘之间固定连接，所述第二壳体内腔卡接有第二压板与第一压板，所述第二压板与第一压板中心处均开设有内槽，且内槽内腔卡接有滤网，所述第二压板与第一压板两端均与第一法兰盘竖直外侧贴合。本实用新型中，采用了碗形滤网结构，实现了将通过球阀处的流体进行过滤，采用了挤压壳体卡接结构，实现了第一壳体与第二壳体互相螺纹旋合连接时将滤网固定住，以减少滤网的更换步骤。
