【专利】一种汽车用水泵总成(专利号:201921266712.2)

专利号：201921266712.2
专利状态：有权
专利类型：[实用新型]
专利申请人：瑞安市欧潮汽车部件有限公司
专利分类号：F04D29/42(20060101)

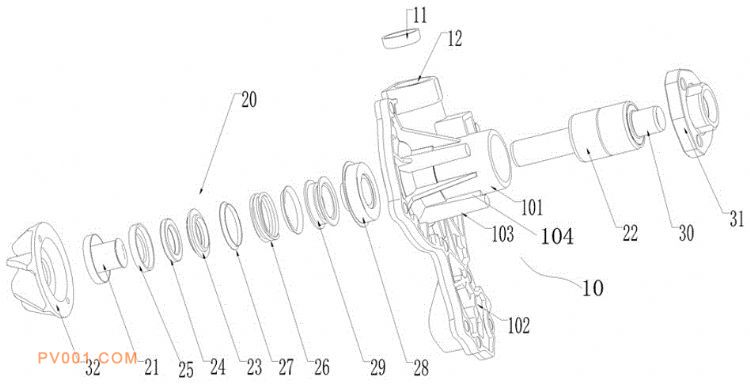

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种汽车用水泵总成，包括水泵外壳，壳体板部上绕轴承安装座体圆周均布设置有辅助立柱；辅助立柱与轴承安装座体之间设置有连接筋水泵外壳的侧端面设有堵盖，水泵外壳的内部安装有水封装置，水封装置通过轴套安装于驱动轴上，驱动轴通过轴连轴承支承于水泵外壳内可自由转动，驱动轴的一端连接法兰盘，另一端连接叶轮，水封装置的内部安装有静止环、动环，静止环和动环可相对转动，动环与轴套的连接处设有辅助密封圈，静止环的一侧设有弹簧，弹簧的一端安装有弹簧座，弹簧的一端安装有波纹管座，波纹管座上安装有波纹管。本实用新型的技术方案可提高水泵密封效果、工作效率和工作稳定性。
