【专利】天然气防回火安全球阀(专利号:201921092717.8)

专利号：201921092717.8
专利状态：有权
专利类型：[实用新型]
专利申请人：山东浩泰天然气股份有限公司
专利分类号：F16K17/38(20060101)

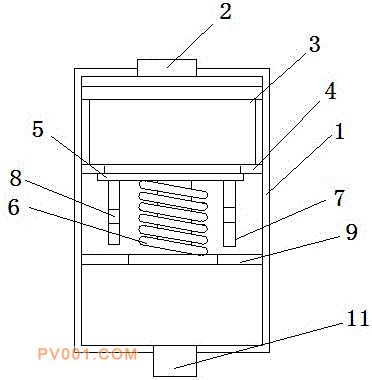

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及一种天然气防回火安全球阀。其技术方案是：在壳体的顶部中心设有进气口，在壳体的内部中上部焊接有固定环块，在固定环块的上部设有蜂窝阻火片，在固定环块的下部设有挡板，挡板的下部一体设有圆筒状的支撑管，在支撑管上开设有通气孔，在支撑管的内部中心设有弹簧，弹簧的下部设有支撑板，支撑板与壳体之间焊接固定，在壳体的底部中心设有出气口。本实用新型的有益效果是：本实用新型一方面能够预防管道回火的产生，另一方面能够在产生回火时自动关闭进气口，实现阻断。
