【专利】一种电动蝶阀控制装置(专利号:201921207003.7)

专利号：201921207003.7
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏金陵安全技术有限公司
专利分类号：F16K31/04(20060101)

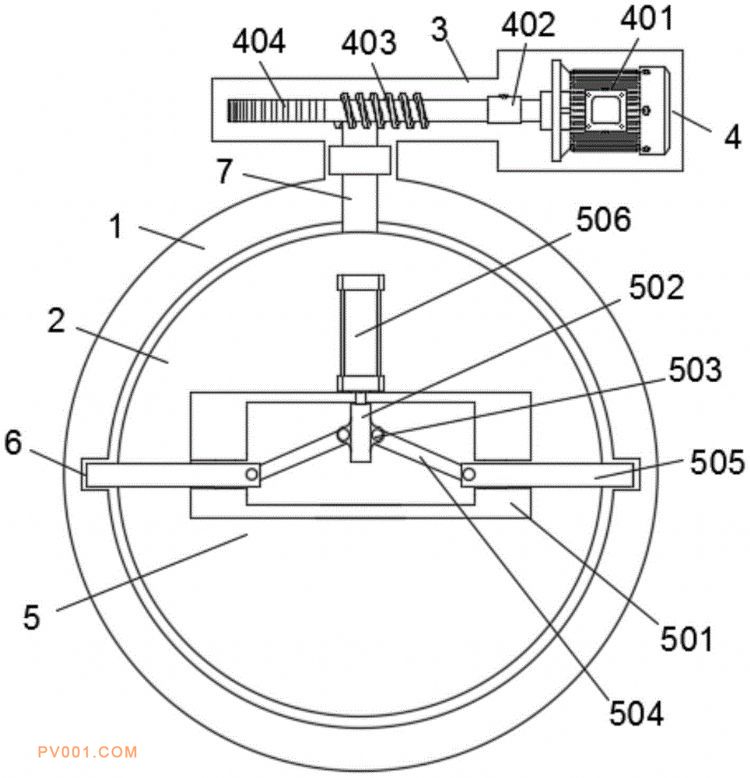

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种电动蝶阀控制装置，属于蝶阀技术领域。一种电动蝶阀控制装置，包括阀体和阀片，阀体上端焊接有外壳体，外壳体内部固设有控制组件，阀片上端焊接有转轴，转轴中部通过轴承与阀体上端内部转动连接，且转轴上端穿过外壳体底面延伸至内部并与控制组件底面同轴固定连接。本实用新型通过在阀体上端焊接外壳体，并在外壳体内设置控制组件，利用电机带动蜗杆，蜗杆带动蜗齿，蜗齿带动转轴，从而使阀片在阀体内部旋转打开；本实用新型还在阀片外侧中部设置有防窜动组件，利用气缸活塞杆推动推动杆下行，从而使推动杆外侧侧转动连接的挤压杆推动加强杆并与阀体内壁上的插槽插接配合，进而避免管道内介质撞击阀片造成的窜动。
