【专利】一种上吸式水泵运行装置(专利号:201921379553.7)

专利号：201921379553.7
专利状态：有权
专利类型：[实用新型]
专利申请人：安徽铜冠有色金属(池州)有限责任公司
专利分类号：F04F10/00(20060101)

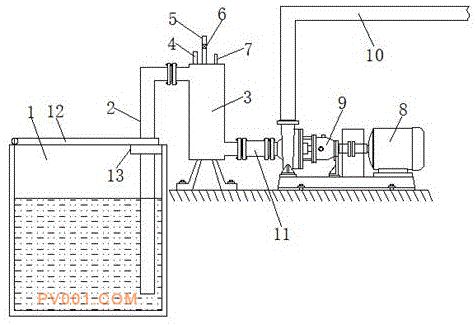

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种上吸式水泵运行装置，涉及供给水技术领域，针对现有水泵操作时忘记关泵出口阀，导致虹吸筒内产生正压，以及液体输送完毕，虹吸筒内无液体时泵依然开启和虹吸筒内空气过多的问题，现提出如下方案，包括水池，所述水池的内部套设有进水管，所述进水管伸出水池的一端固定连接有虹吸筒，所述虹吸筒的顶部左侧安装有排空阀，所述排空阀的右侧设有固定套设在虹吸筒顶部的补水管，所述补水管上安装有补水电子阀，所述补水管远离排空阀的一侧设有与虹吸筒的顶部固定套设在液位计。本实用新型通过在虹吸筒上端增加液位计和排空阀，可解决虹吸筒内正压的问题，防止启动虹吸泵时使泵空转无法输送液体，提高泵的安全性。
