【专利】离心泵的密封结构和离心泵(专利号:201920959472.8)

专利号：201920959472.8
专利状态：有权
专利类型：[实用新型]
专利申请人：中国神华煤制油化工有限公司
专利分类号：中国神华煤制油化工有限公司鄂尔多斯煤制油分公司

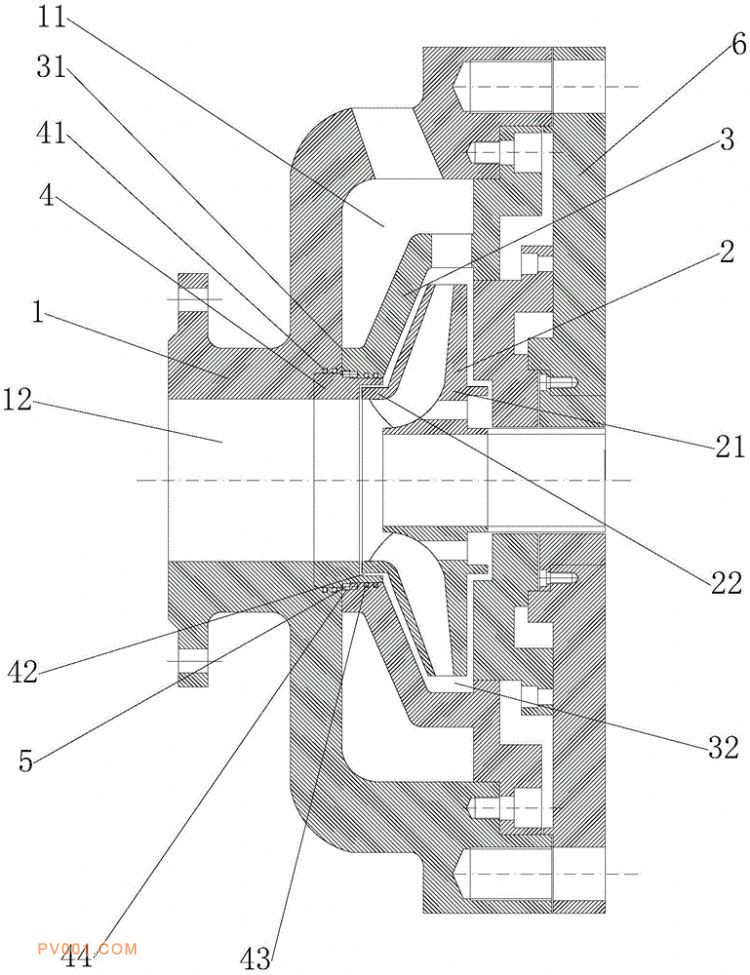

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及离心泵密封技术领域，提供一种离心泵的密封结构和离心泵，所述密封结构包括：泵壳(1)，所述泵壳形成有容纳腔室(11)和流体入口(12)；叶轮(2)，所述叶轮设置于所述容纳腔室内，所述叶轮包括叶轮本体(21)和叶轮密封环(22)，所述叶轮密封环与所述流体入口同轴布置；以及环形密封件(4)，所述环形密封件可拆卸的安装于所述离心泵，其中，所述环形密封件与所述流体入口的周向壁之间形成有第一密封部(41)，所述环形密封件与所述叶轮密封环之间形成有第二密封部(42)。本实用新型所述的离心泵的密封结构可单独更换环形密封件，无需整体更换叶轮，降低离心泵的使用成本和维护成本。
