【专利】一种用于输送系统的阀门(专利号:201920928644.5)

专利号：201920928644.5
专利状态：有权
专利类型：[实用新型]
专利申请人：伯曼机械制造(上海)有限公司
专利分类号：F16K31/53(20060101)

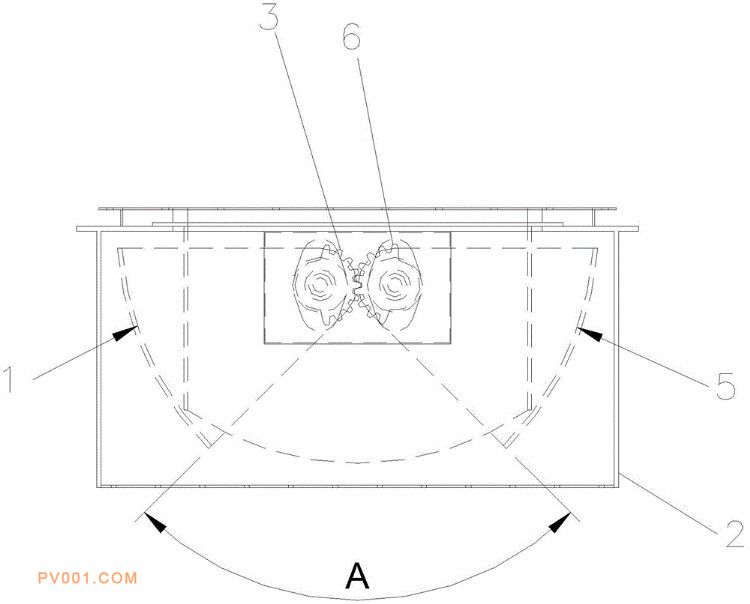

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及机械技术领域，具体地说是一种用于输送系统的阀门，包括壳体、阀片、齿轮、轴、轴承，壳体内安装有阀片一和阀片二，阀片一的上端后侧焊接有驱动轴一，驱动轴一与驱动装置的驱动端连接，阀片一的上端前侧焊接有短轴一，短轴一上安装有齿轮一，阀片二的上端后侧焊接有短轴二，阀片二的上端前侧焊接有短轴三，短轴三上安装有齿轮二，齿轮二与齿轮一啮合。本实用新型同现有技术相比，设计了用于输送系统的阀门结构，利用一对啮合的齿轮传递运动控制阀片的开合，实现流量控制。本实用新型结构设计紧凑，节约空间；阀片从两个方向同时打开或闭合，提高了效率；在阀片处于打开状态时，阀片的打开角度大，避免发生物料堵塞的情况。
