【专利】油箱上的重力阀(专利号:201921021136.5)

专利号：201921021136.5
专利状态：有权
专利类型：[实用新型]
专利申请人：芜湖顺荣汽车部件有限公司
专利分类号：F16K24/04(20060101)

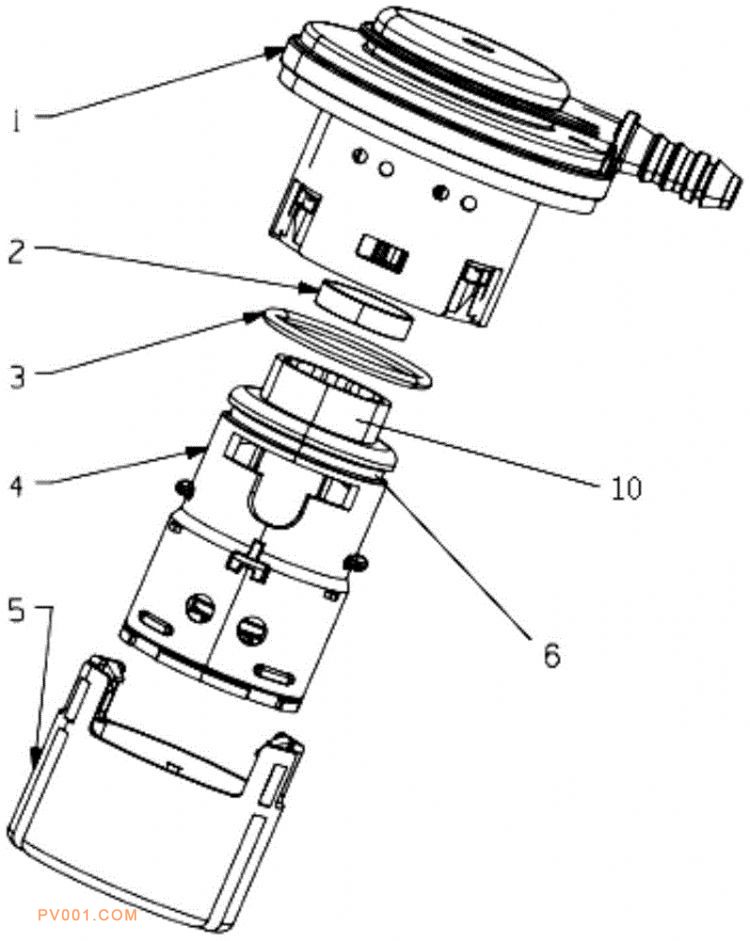

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种油箱上的重力阀，上盖卡合于下盖形成第一腔体，阀体的上部套设有密封圈，阀体与上盖之间形成有第二腔体，上盖的一侧设置有连通于第二腔体的连通管；下盖的内底部设置有底座，底座的中心设置有筒体，下盖的底部设置有与筒体连通的通孔，阀体的底部卡合于底座，筒体上套设有弹簧，浮子本体套设于弹簧上；阀体的顶部设置有贯穿孔，阀体内位于贯穿孔的下端形成有密封平面，浮子本体的外顶部设置有与密封平面对应的密封垫，阀体的外顶部设置限位管，限位管内设置有碟片，贯穿孔的上端形成凸部，凸部的上端面上形成有多个侧通气槽。该重力阀可以保证燃油箱供油通畅，保持燃油箱的进气和排气，符合国六排放标准。
