【专利】一种便于调节流量的泵阀(专利号:201921205106.X)

专利号：201921205106.X
专利状态：有权
专利类型：[实用新型]
专利申请人：霸州市航江龙谱机械制造有限公司
专利分类号：F16K5/06(20060101)

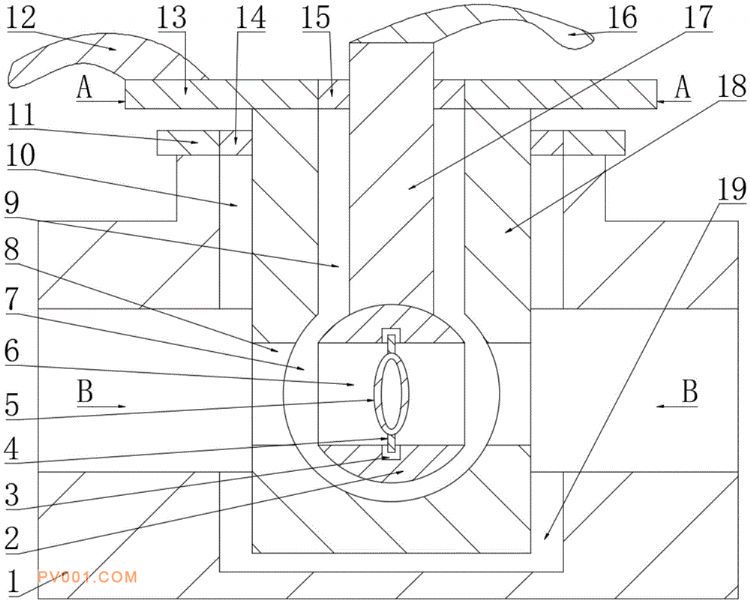

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种便于调节流量的泵阀，包括泵阀主体，泵阀主体的顶端开有螺纹孔，泵阀主体的底端开有螺纹槽，螺纹孔的内部螺纹穿过有泵阀柱塞，泵阀柱塞的底端插入螺纹槽，泵阀柱塞的侧面开有第一导流孔，泵阀柱塞的内部开有球阀槽，泵阀柱塞的内部开有旋转孔，旋转孔的内部转动安装有旋转杆，旋转杆的底端固定有球阀，球阀的内部开有第二导流孔，该便于调节流量的泵阀，泵阀柱塞和球阀联合使用，转动第一旋转把手和第二旋转把手，可以对泵阀流量进行双重调节，灵活运用，且可长时间使用，过滤板在第二导流孔内部对液体进行过滤，且过滤板可以旋转，避免堵住第二导流孔，并保持泵阀畅通。
