专利号:201920919031.5
专利状态:有权
专利类型:[实用新型]
专利申请人:苏州思维医疗科技有限公司
专利分类号:F16K11/074(20060101)

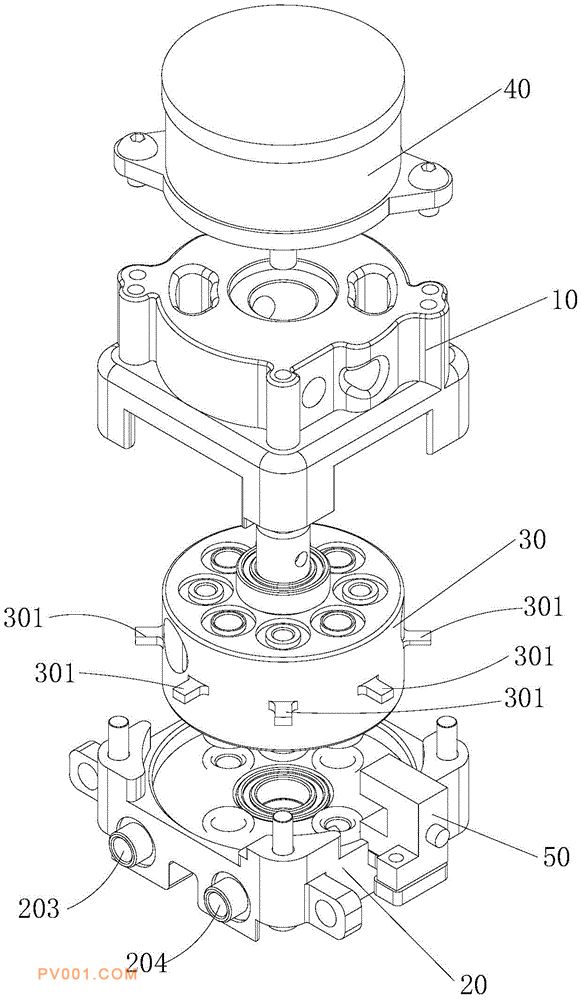

专利摘要:公开(公告)日:2020-04-17摘要:本实用新型公开了一种旋转控制阀,包括上阀体、下阀体,以及能够绕自身轴心线旋转地设于所述上阀体与下阀体之间的阀芯,其中所述阀芯上设有两组阀通路和两组阀断路,每组所述阀通路均包括两个沿轴向贯穿所述阀芯的通孔、横向连通两个所述通孔的连通通道,每组所述阀断路均包括两个盲孔、横向连通两个所述盲孔的横向通路,所述盲孔的孔口朝向所述上阀体,阀芯每旋转一定的角度便可以实现控制阀工作状态的转换,使得控制阀能够对应输出真空与压力、或者使得真空入口与压力入口之间连通而实现压力平衡,或者交换输出真空与压力。该控制阀结构小巧、控制精准,换向平稳,噪音较低,能够广泛地应用于如制氧机等小型医疗器械的日常使用中。
