【专利】一种制氢PSA装置程控阀专用吊装装置(专利号:201920711026.5)

专利号：201920711026.5
专利状态：有权
专利类型：[实用新型]
专利申请人：广东茂化建集团有限公司
专利分类号：B66C23/10(20060101)

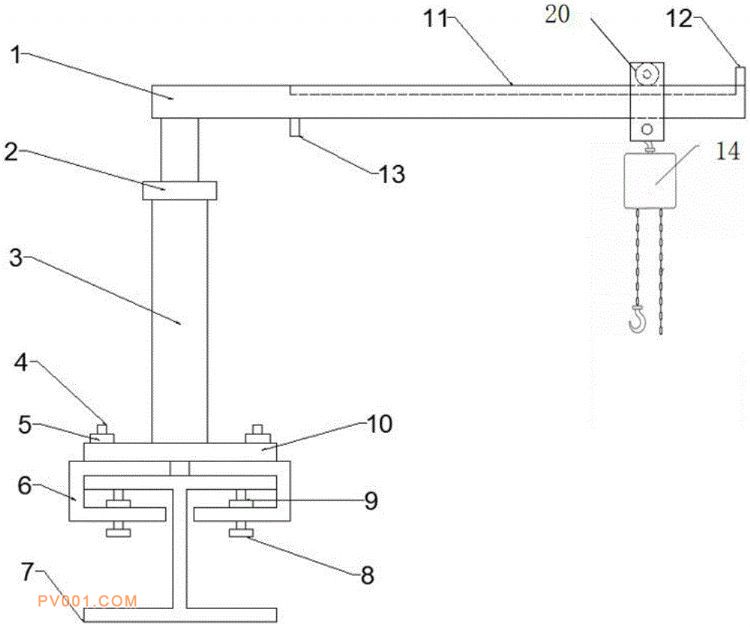

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及吊装领域，具体涉及一种制氢PSA装置程控阀专用吊装装置，包括提升机构、吊臂、底座，所述底座包括底板和对称设置的C型卡件，所述C型卡件下端设置有紧固组件，所述C型卡件上端设置有连接组件，所述紧固组件包括紧固螺栓和紧固螺母，所述连接组件包括连接螺栓和连接螺母；所述底板与所述连接螺栓连接；所述底板上表面连接有立柱，所述立柱上端设置有旋转装置，所述吊臂与所述旋转装置连接；所述吊臂设置有滑动小车，所述吊臂上表面设置有凹槽，所述滑动小车在所述凹槽上滑动；所述提升机构与所述滑动小车连接。本实用新型结构简单，可快速拆装，吊装效率高。
