【专利】一种隔离式杠杆电磁阀(专利号:201920534473.8)

专利号：201920534473.8
专利状态：有权
专利类型：[实用新型]
专利申请人：余姚市三力信电磁阀有限公司
专利分类号：F16K1/20(20060101)

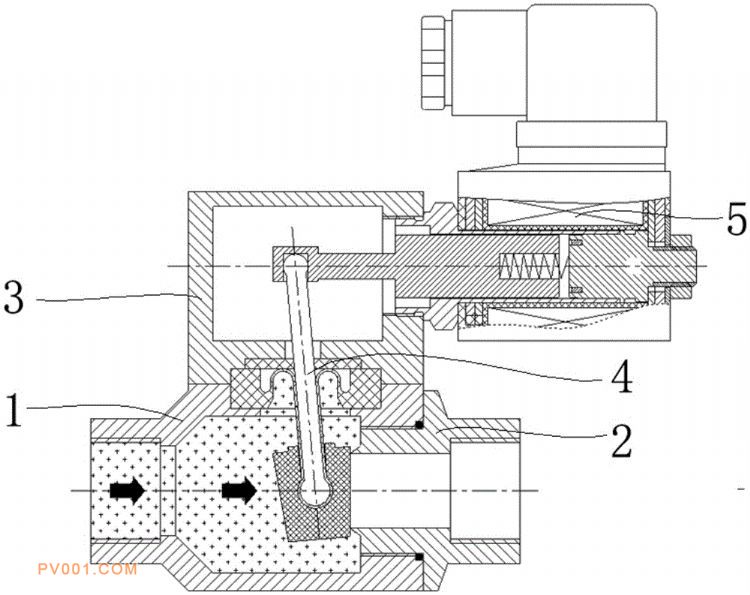

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种隔离式杠杆电磁阀，涉及电磁阀技术领域，包括：主阀体、出口端盖、上阀盖、杠杆密封组件和电磁驱动装置，主阀体上设有进口和密封腔，出口端盖上设有出口和阀口，阀口伸入密封腔内，上阀盖上设有空置腔和电磁接口，杠杆密封组件包括阀口密封件、隔离密封件、杠杆支撑板和支杆；电磁驱动装置通过电磁接口固定在上阀盖上，电磁驱动装置包括电磁阀本体、可活动伸缩的设置在电磁阀本体内的铁芯、以及设置在电磁阀本体内并用于将铁芯顶出的弹簧，当流体进入到电磁阀内，无论是开启状态还关闭状态，流体是不会进入到上阀盖端，即流体和电磁驱动装置是完全隔离的，能够很好的减少流体对电磁驱动装置的影响。
