【专利】液压柱塞泵排量反馈变量机构及液压柱塞泵(专利号:201911374293.9)

专利号：201911374293.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：潍柴动力股份有限公司
专利分类号：林德液压(中国)有限公司

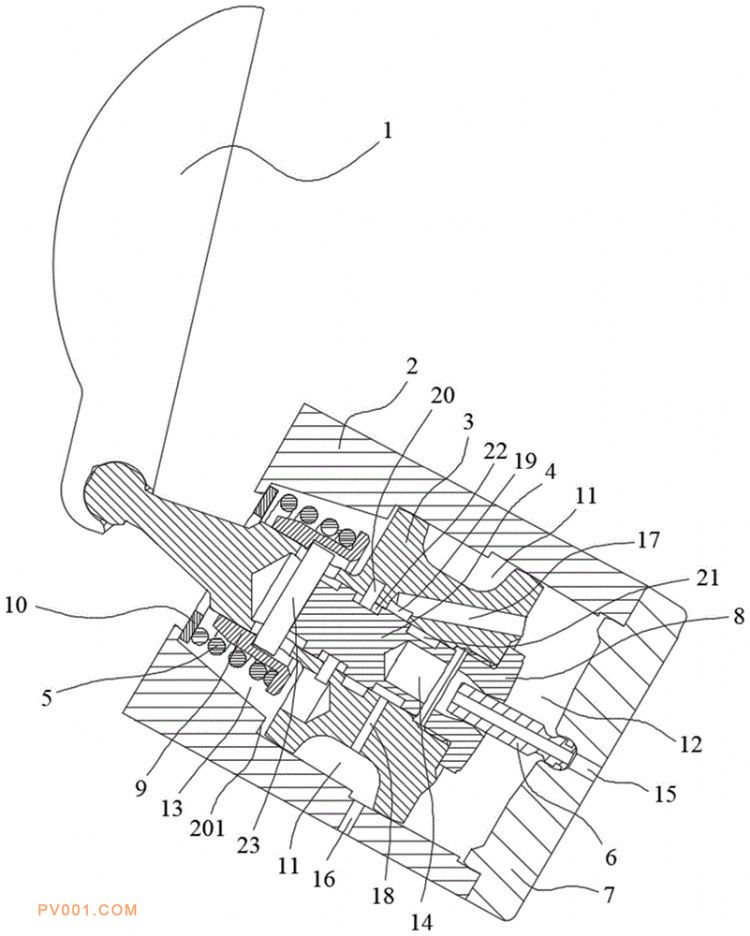

专利摘要：公开（公告）日:2020-04-14摘要:本发明公开了一种液压柱塞泵排量反馈变量机构及液压柱塞泵，属于液压泵技术领域。该变量机构的变量活塞的一端伸出壳体与斜盘连接，变量活塞与壳体内壁滑动配合且形成容腔A，变量活塞内滑动配合有变量阀芯，变量阀芯及变量活塞远离斜盘一端形成容腔D，壳体的侧壁开设油口F、远离斜盘一端开设油口R，容腔D与油口R连通，壳体及变量阀芯靠近斜盘一端之间压缩有弹性件，壳体和变量活塞靠近斜盘一端之间形成容腔C、远离斜盘一端之间形成容腔B，变量活塞和变量阀芯上开设油道，油道被配置为使得容腔B选择性地与容腔A和容腔C连通。本发明结构紧凑，斜盘带动变量活塞跟随变量阀芯运动，达到再平衡，只需连接控制油源，无需额外控制模块。
