【专利】一种新式集灰斗放灰阀(专利号:201920811851.2)

专利号：201920811851.2
专利状态：有权
专利类型：[实用新型]
专利申请人：郴州融源环保科技股份有限公司
专利分类号：F16K1/226(20060101)

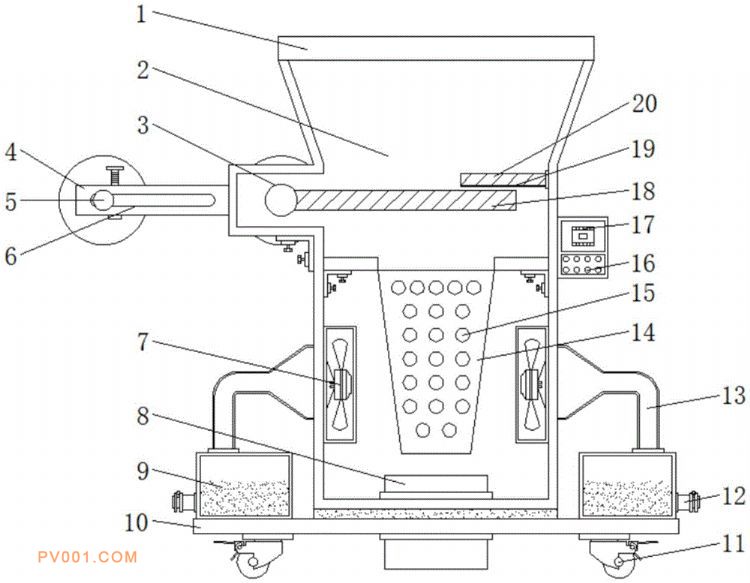

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种新式集灰斗放灰阀，包括灰斗、阀体、手柄和底座，所述底座底端的四个拐角处均设置有万向轮，所述底座的顶端设置有阀体，所述底座顶端的两侧均设置有集尘箱，且集尘箱的一侧均设置有出尘口，所述阀体的一侧安装有控制面板，且控制面板的内部安装有单片机，所述阀体的另一侧设置有手柄，所述手柄的顶端均匀设置有插槽，所述手柄的顶端设置有与插槽相互配合的插销，所述手柄通过转动座在阀体的内部固定有挡灰板。本实用新型通过设置有密封板，密封板的底端设置有密封垫，当挡灰板关闭时，密封垫可以提供很好的密封性能，再通过插销插入插槽，限制配重块的移动，防止挡灰板移动产生缝隙。
