【专利】一种嵌入式污水源热泵机组(专利号:201921476737.5)

专利号：201921476737.5
专利状态：有权
专利类型：[实用新型]
专利申请人：大连冰山空调设备有限公司
专利分类号：F25B30/06(20060101)

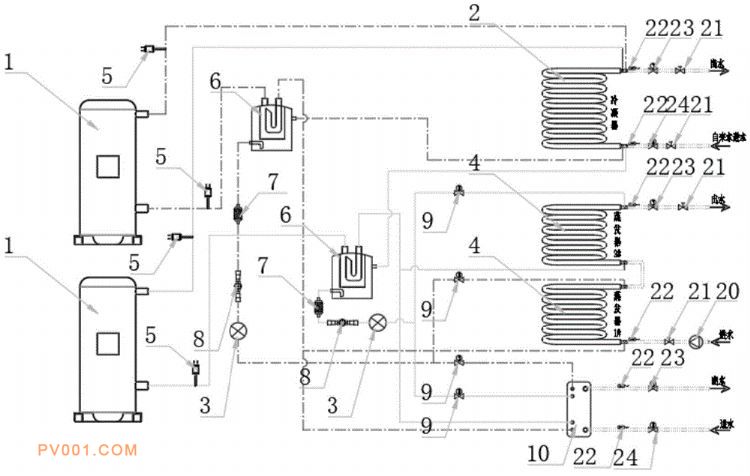

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型提供一种嵌入式污水源热泵机组，包括：套管式冷凝器、板式换热器以及若干并列设置的污水循环换热工作组；所述套管式冷凝器接入自来水管路，所述板式换热器的接入空调冷冻水管路；所述压缩机的第一端口连接所述套管式冷凝器的出水端口、第二端口连接所述经济器的第一接口；所述经济器的第二接口连接所述板式换热器的第一热交换端口以及所述管式蒸发器的进水端，各所述污水循环换热工作组中的套管式蒸发器串联接入污水管路。本系统协调工作，效率较高，综合COP值达到6.0以上。
