【专利】一种双波纹管阀杆密封结构(专利号:201921128908.5)

专利号：201921128908.5
专利状态：有权
专利类型：[实用新型]
专利申请人：沈阳仪表科学研究院有限公司
专利分类号：F16K41/10(20060101)

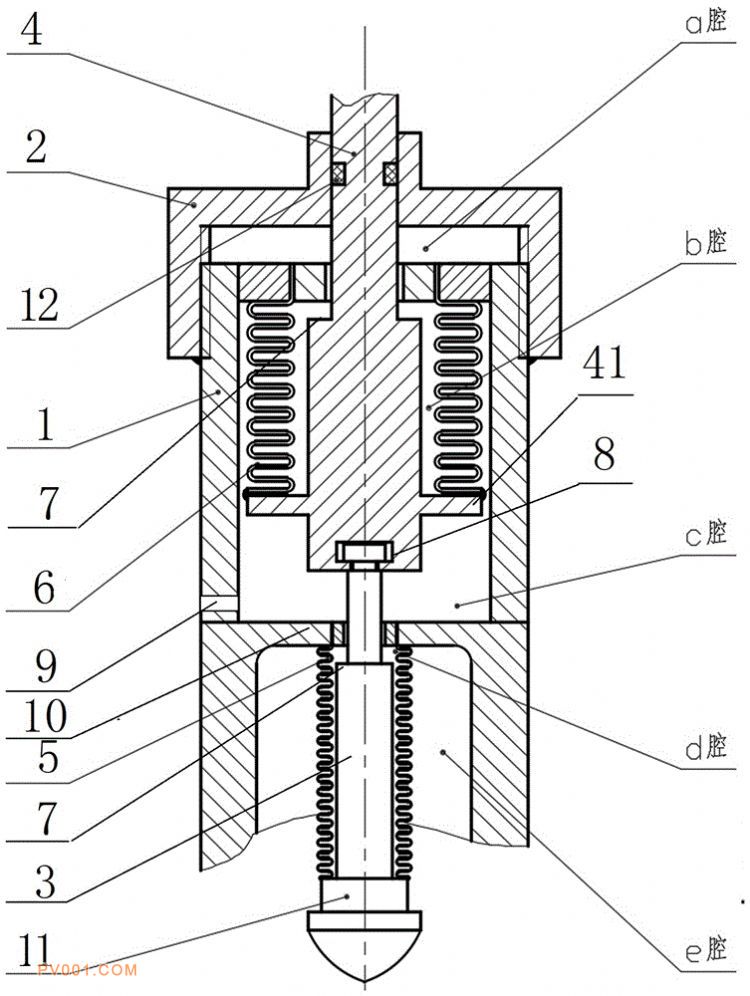

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种双波纹管阀杆密封结构，包括阀门本体、旋接在阀门本体上端的阀盖、位于阀门本体内部的阀杆，所述阀杆包括相互配合的一级阀杆和二级阀杆，二者分别与阀门本体滑接连接；在一级阀杆和二级阀杆的外侧分别设有一级密封波纹管和二级密封波纹管，一级密封波纹管下端与一级阀杆下部焊接，上端与阀门本体的壳体焊接，二级密封波纹管下端与二级阀杆下部设置的焊接固定边焊接，上端与阀门本体的壳体焊接；在阀杆上分别设置有限位台。本实用新型结构在阀体内设置了两级密封结构，有效提升了其密封可靠性。本结构适用性强，可用于气动和手动等。通过测压点的设置，还可对一级组件的渗漏起到提前报警的作用，更增加了其可靠性。
