【专利】一种可实现单机压缩和复叠压缩转换功能的水源热泵装置(专利号:201920764286.9)

专利号：201920764286.9
专利状态：有权
专利类型：[实用新型]
专利申请人：山东美琳达再生能源开发有限公司
专利分类号：F25B30/06(20060101)

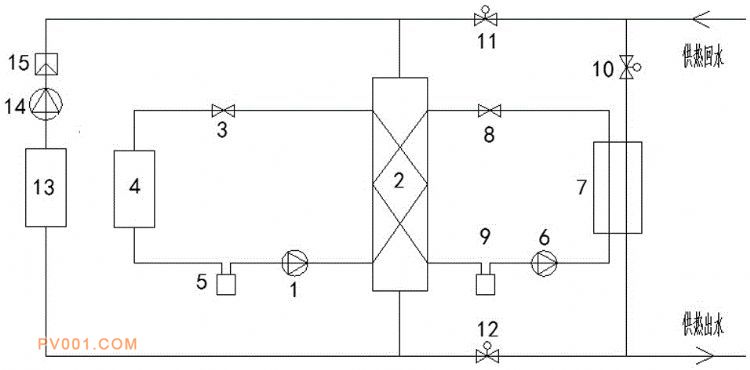

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型提到的一种可实现单机压缩和复叠压缩转换功能的水源热泵装置，其技术方案是：第一压缩机与蒸发冷凝器连接，蒸发冷凝器与第一膨胀阀连接，第一膨胀阀与蒸发器连接，蒸发器出口与第一气分进口连接，第一气分出口与第一压缩机吸气口连接；第二压缩机与第二冷凝器连接，第二冷凝器通过第二膨胀阀连接蒸发冷凝器，蒸发冷凝器与第二气分进口连接，第二气分出口与第二压缩机进气口连接；缓冲水箱进水口与蒸发冷凝器水路出口连接出水口与蓄热泵连接，蓄热泵与单向阀连接，单向阀与蒸发冷凝器水路进水口连接。有益效果是：既可以实现单级压缩供热运行，又可以实现复叠压缩供热运行的新型的热泵装置，在不同运行条件下达到最优的效率。
