【专利】一种泵用吸气阀(专利号:201911312233.4)

专利号：201911312233.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：西安航天泵业有限公司
专利分类号：F04B39/10(20060101)

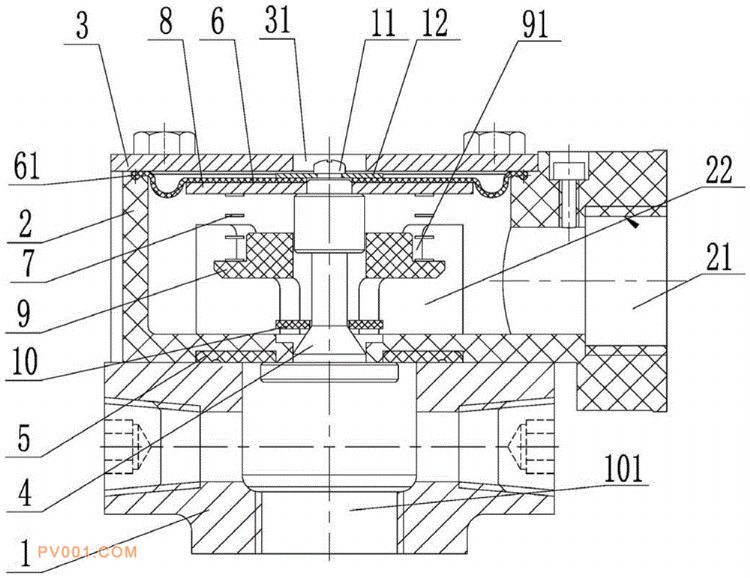

专利摘要：公开（公告）日:2020-04-14摘要:本发明涉及一种泵用吸气阀，解决现有真空泵的配套阀门操作繁琐、成本高、容易出现故障、使用范围较小以及对使用设备产生影响的问题，该吸气阀包括底座、阀体、阀盖、密封导杆、弹性阀座、橡胶膜片、波形弹簧、膜片衬垫和弹簧支座；底座上设置有进气口和过流通道；阀体设置在底座上方，为筒体结构，其侧壁上设置有出气口，套筒腔体内设置有多个支撑板，套筒底板上设置有通孔；阀盖设置在阀体的上方，其端面设置有气孔；密封导杆设置在阀体的腔体内，其底端与弹性阀座配合；橡胶膜片、膜片衬垫、波形弹簧、弹簧支座由上至下依次套装在密封导杆上；橡胶膜片的外周边固定设置在阀体、阀盖之间；弹簧支座安装在支撑板的上方。
