【专利】排渣型双吸泵机封结构(专利号:201921319966.6)

专利号：201921319966.6
专利状态：有权
专利类型：[实用新型]
专利申请人：成都西南水泵厂
专利分类号：F04D29/12(20060101)

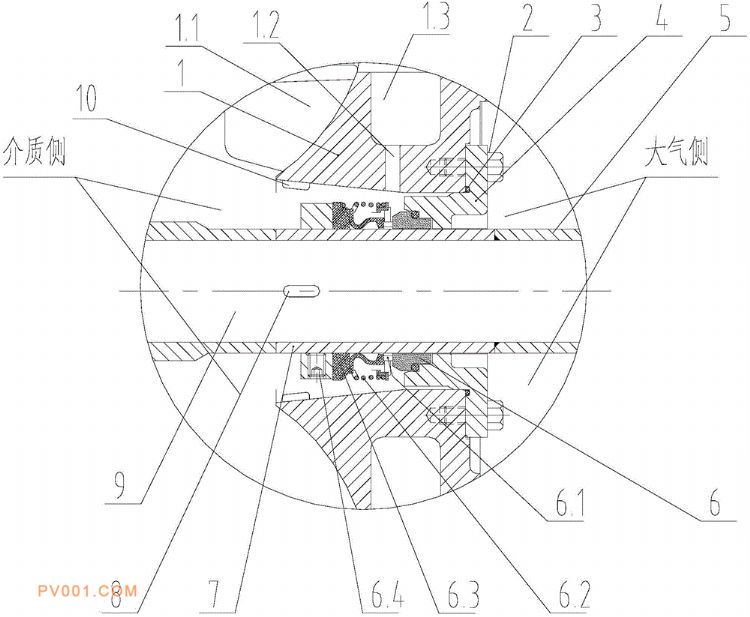

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了排渣型双吸泵机封结构，包括泵体、机封压盖、机封静环、机封动环、机封轴套和泵轴；泵体与机封压盖固定连接，机封轴套设置在泵轴上并通过连接键固定，机封轴套上安装机封静环和机封动环，机封动环和机封静环一起构成摩擦副；机封压盖和泵体之间设置压盖“O”型圈；机封压盖、泵体和机封轴套之间形成一个开放式扩散型腔；机封动环和机封静环设置在开放式扩散型腔内。本实用新型设置开放式扩散型腔，不但适合清水介质，还适合污水含渣介质。由于开放式扩散型腔的开口逐渐向叶轮侧扩大，便于杂质从腔体内带出。本实用新型设置了机封静环、机封动环、压盖“O”型圈。通过一些列的密封设置，保证泵体与机封压盖的良好密封。
