【专利】一种新型多级排水泵(专利号:201920375130.1)

专利号：201920375130.1
专利状态：有权
专利类型：[实用新型]
专利申请人：任文超
专利分类号：F04D1/06(20060101)

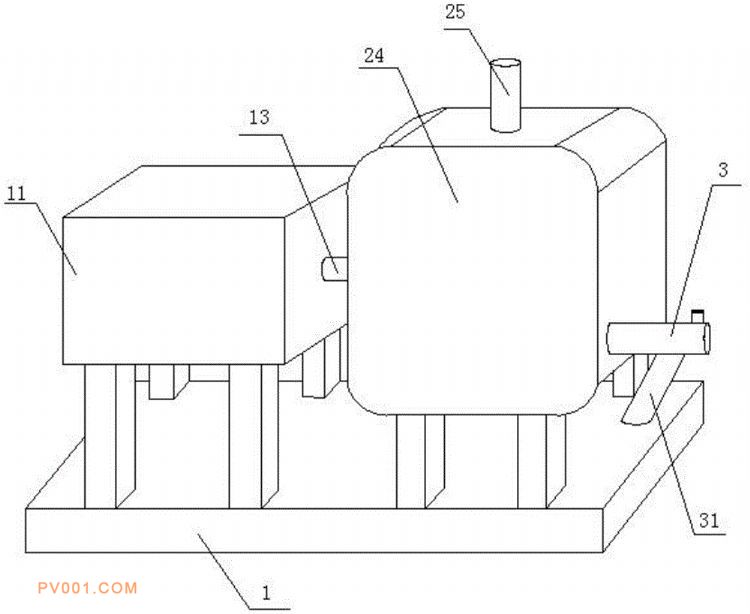

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种新型多级排水泵，属于水泵领域，一种新型多级排水泵，包括底座，底座的上端通过支撑架安装有电机，电机安装有电机转轴，电机的右端焊接有固定套筒，固定套筒的内部滑动套接有电机转轴，电机转轴的右端设置有凹槽，凹槽的右端卡接有转轴，转轴的外侧套接有轴承，转轴的外侧焊接有叶轮，它通过固定套筒、轴套、滑槽、阻尼轴和销槽的配合，方便电机转轴和泵体的安装连接，阻尼轴的设计可以提高泵体的安装速度，降低维修所需时间；通过通槽、下磁块、上磁块和销帽的配合，方便拆装清洗过滤网，过滤网可以过滤水中杂质，防止杂质进入泵体损坏叶轮，进水口的设计可以排出过滤网过滤的杂质，防止杂质过多影响水流。
