【专利】一种水冷用泵(专利号:201921376522.6)

专利号：201921376522.6
专利状态：有权
专利类型：[实用新型]
专利申请人：无锡市德仕比智能流体科技有限公司
专利分类号：F04D13/06(20060101)

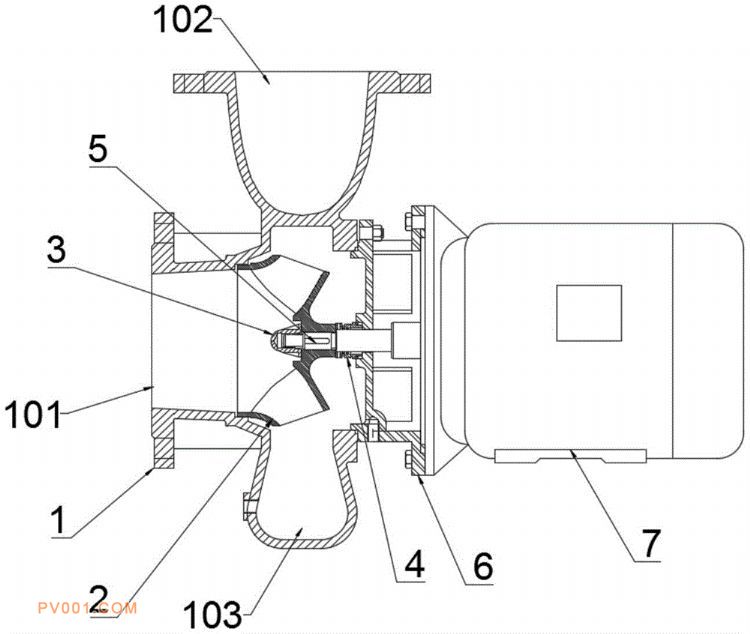

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种水冷用泵，包括泵体、叶轮、泵轴、电机，叶轮安装在泵轴上，电机的输出轴连接泵轴；叶轮包括同轴设置的第一盖板和第二盖板，第一盖板包括第一环板和第二环板，第一环板和第二环板一体成型式设置，第二环板为表面为向内凹的曲面；第一盖板和第二盖板之间设有4?6个叶片，叶片的第一侧边与第二环板内壁配合连接，叶片的第二侧边与第二盖板内壁连接，叶片的第三侧边倾斜设置且倾斜角度a为15?40°，叶片以第一盖板的轴线为中心形成圈形结构且均布；泵体呈蜗壳结构并形成腔体，腔体的截面面积由内向外逐步增大。本实用新型在保证相同口径、相同电机功率的前提下，增大了流量，提高了使用效率，降低了对电能的损耗。
