【专利】一种多流程换热装置及热泵系统(专利号:201921068152.X)

专利号：201921068152.X
专利状态：有权
专利类型：[实用新型]
专利申请人：杭州三花微通道换热器有限公司
专利分类号：F24F13/30(20060101)

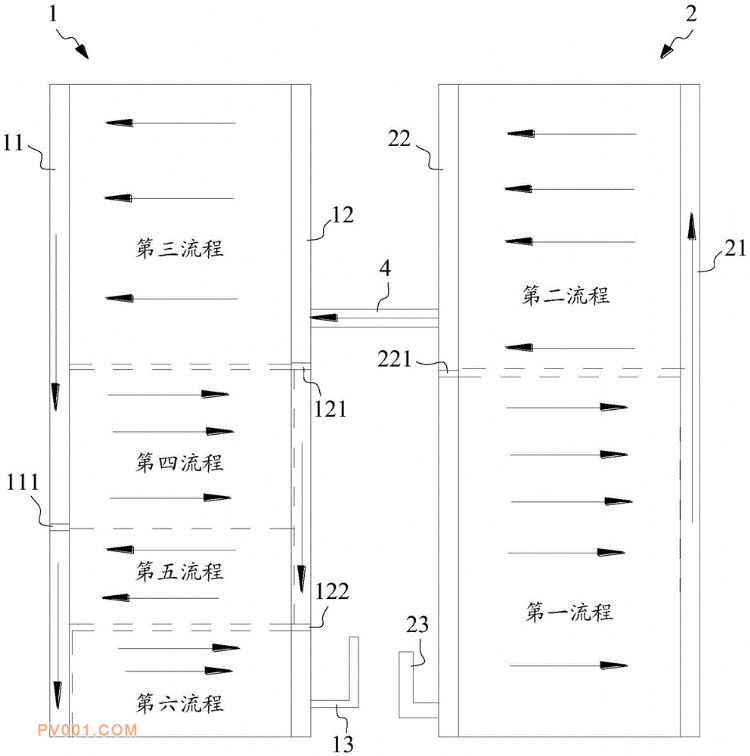

专利摘要：公开（公告）日:2020-04-17摘要:一种多流程换热装置，包括相对设置的第一换热器和第二换热器，所述第一换热器和所述第二换热器并排设置且连通，所述第一换热器包括大体平行设置的第一集流管和第二集流管，所述第一集流管和第二集流管之间包括换热管，所述换热管的长度方向沿所述第一集流管和所述第二集流管的周向延伸，所述第二换热器包括大体平行设置的第三集流管和第四集流管，所述第三集流管和第四集流管之间包括换热管，所述换热管沿所述第三集流管和所述第四集流管的周向延伸，所述第一换热器和所述第二换热器均包括换热部，本实用新型所提供多流程换热装置，可以降低换热装置内部的流动阻力，冷媒介质与空气侧可以维持较大的温差，从而可提高换热器的换热能力。
