【专利】双偏心蝶阀的干轴结构(专利号:201921369048.4)

专利号：201921369048.4
专利状态：有权
专利类型：[实用新型]
专利申请人：天津市塘沽沃特斯阀门有限公司
专利分类号：F16K1/226(20060101)

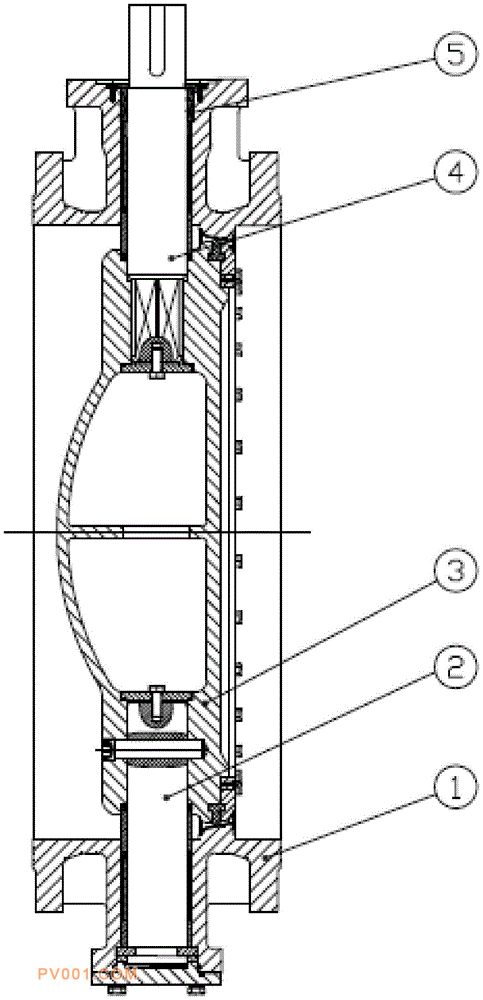

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了双偏心蝶阀的干轴结构，包括阀体和阀体内壁相抵的阀板，所述阀体的上端贯穿插设有上转轴，所述阀体的下端贯穿插设有下转轴，所述上转轴靠近阀板的一端插设在阀板的上端，所述下转轴靠近阀板的一端插设在阀板的下端并通过圆柱销与阀板固定，所述阀板的上端和下端分别与阀体的上端内壁和下端内壁共同相抵连接有密封套。本装置中，通过设计密封套和密封板，使得上转轴和下转轴与阀体及阀板之间的时完全密封的，提高了整体的密封效果，避免水流泄露，同时通过设计内O型圈和外O型圈，使得各个部件之间的磨损减小，增加了整体的使用寿命。
