【专利】一种高强度煤化工作用平板闸阀(专利号:201921185536.X)

专利号：201921185536.X
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江富锐实业有限公司
专利分类号：F16K3/02(20060101)

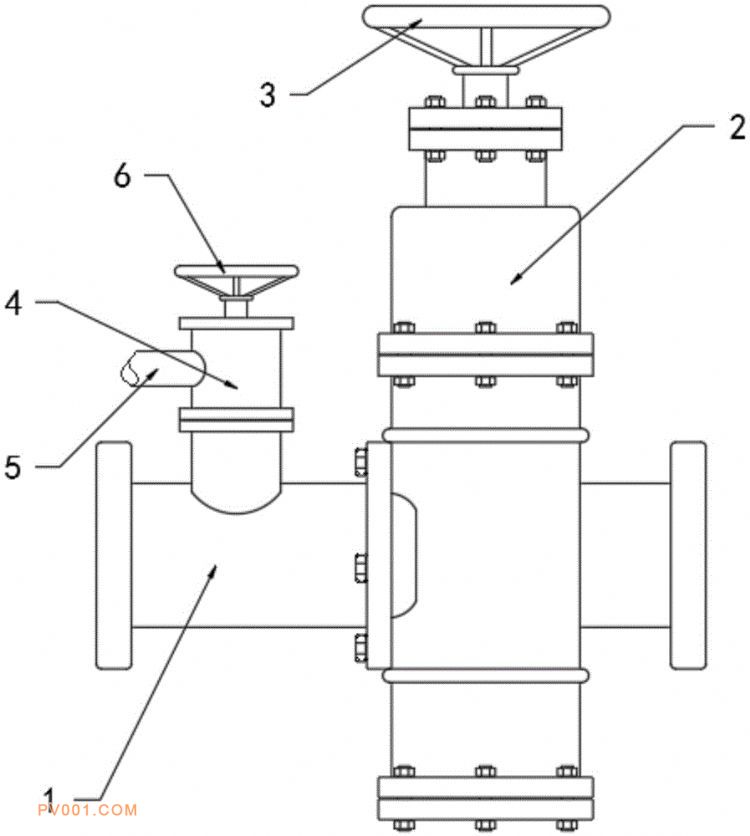

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种高强度煤化工作用平板闸阀，包括阀体和第一转把，所述阀体的中间位置顶部螺栓固定连接有清洁罩，且清洁罩的顶部中心位置处转动连接有第一转把，所述阀体的内部中心位置处滑动连接有平板闸，且平板闸通过转动连接的第一螺杆与第一转把传动连接。本实用新型中，第一转把通过第一螺杆联动底部转动连接的平板闸向上运动，通过轴承使得卡齿套被轴承进行传动，转动的卡齿套啮合传动连接锥齿轮进行转动，由于卡齿套和锥齿轮的线速度相同，锥齿轮一侧同轴心的清洁盘转速较快，清洁盘转动时对平板闸的表面进行清洁处理，由于清洁罩套接在阀体的外部，进一步便于其取下进行清洁，提升装置的实用性。
