【专利】一种开式叶轮及使用开式叶轮的小流量高扬程单级离心泵(专利号:201921295557.7)

专利号：201921295557.7
专利状态：有权
专利类型：[实用新型]
专利申请人：烟台阳光泵业有限公司
专利分类号：F04D29/24(20060101)

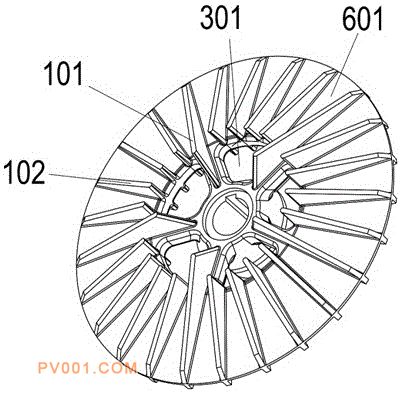

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型提供了一种开式叶轮及使用开式叶轮的小流量高扬程单级离心泵，包括轮毂以及沿其径向延伸的底板，所述底板的中心部件设有均匀排布的流通孔，所述底板的正面和反面均设有叶片，所述正面的叶片包括正面主叶片和正面副叶片，所述背面的叶片包括背面主叶片和背面副叶片，所述正面主叶片和背面主叶片的长度均为所述轮毂至底板外缘的距离，所述正面副叶片和背面副叶片的长度均为所述底板上的流通孔至底板外缘的距离，所述正面主叶片的高度从所述轮毂至所述底板外缘方向均匀减小，所述背面主叶片的高度从所述轮毂至所述底板外缘方向高度相等。本实用新型的开式叶轮，叶片的导流效果好，避免叶片间的液体漩涡产生，水力效率高。
