【专利】一种方便更换密封件的阀门组件(专利号:201921207019.8)

专利号：201921207019.8
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏金陵安全技术有限公司
专利分类号：F16K3/12(20060101)

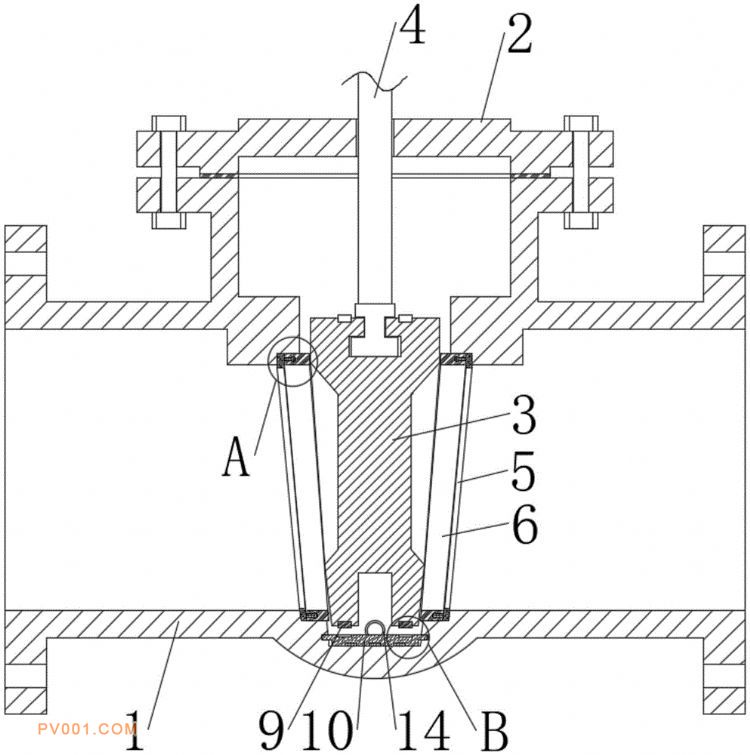

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及阀门密封件技术领域，具体为一种方便更换密封件的阀门组件，包括阀体，阀体的顶端螺栓连接阀盖，阀体的内部设有阀板，阀板的顶端转动连接阀杆，阀杆顶部竖直向上并贯穿阀盖，阀体的内部两侧均设有定位环，定位环与阀体为一体成型结构，且两块定位环分别位于阀板的两侧，定位环的内侧均贴合设有密封环，有益效果为：本实用新型中的密封件包括密封环、密封片以及密封圈，其中，密封环通过定位鼓包连接在定位环上，而密封片则通过定位楞和卡槽固定在阀体的内部底侧上，且密封片的顶端中央设有拉环，便于拆卸，密封圈则固定套接在阀板上，相比传统技术，本实用中各密封件拆装都很方便，更换起来省时省力。
