【专利】金属硬密封蝶阀(专利号:201920807081.4)

专利号：201920807081.4
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江成达特种阀门厂
专利分类号：F16K1/226(20060101)

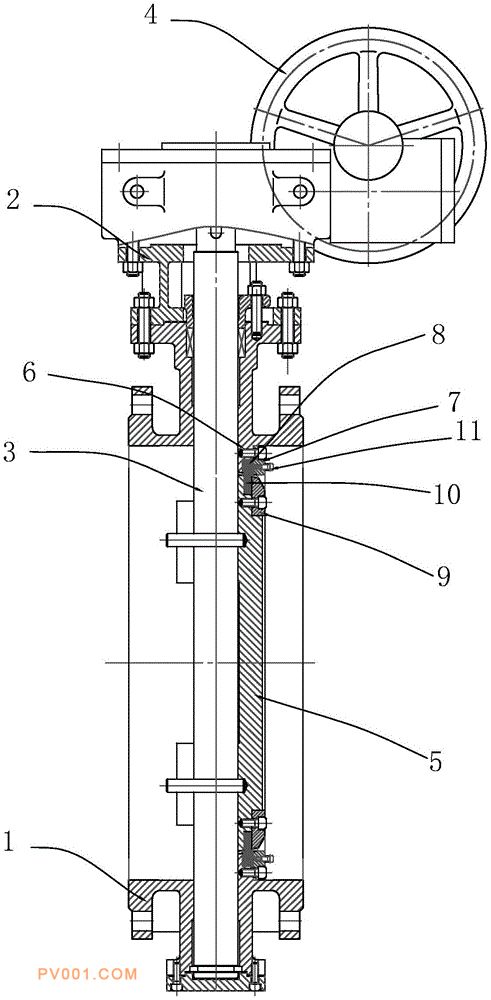

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种金属硬密封蝶阀，包括阀体，阀体的顶部连接有支架，阀体和支架内穿设有阀杆，阀杆的顶部连接有手轮，阀杆经销钉连接有设置在阀体内部的蝶板，阀体的内壁上设有对应蝶板的阀座；所述阀座的边缘固定有第一环形压板，第一环形压板与阀座之间夹设有第一金属密封圈；所述蝶板的边缘固定有第二环形压板，第二环形压板与蝶板之间夹设有与第一金属密封圈相对应的第二金属密封圈；所述第一环形压板上穿设有弹性补偿机构，弹性补偿机构作用于第一金属密封圈。本实用新型能保证蝶板与阀座之间的密封性能，避免流体逆流时蝶阀产生泄漏。
