【专利】变频螺杆空压机用进气阀(专利号:201920952885.3)

专利号：201920952885.3
专利状态：有权
专利类型：[实用新型]
专利申请人：南通市红星空压机配件制造有限公司
专利分类号：F04C29/12(20060101)

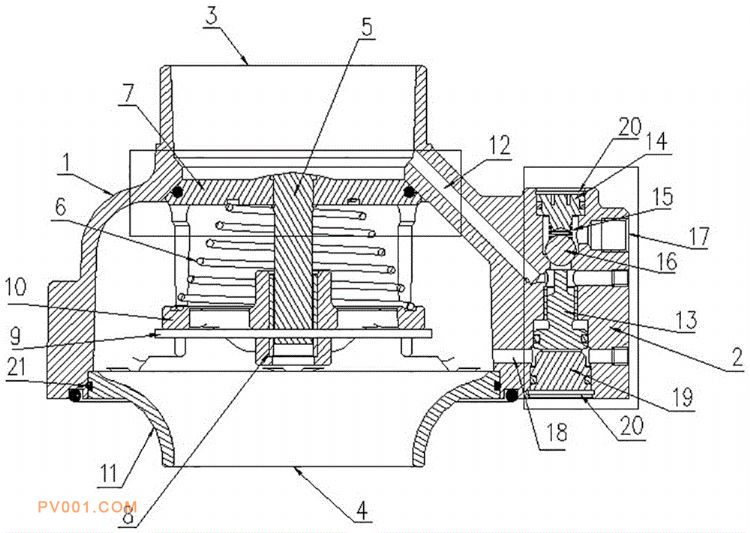

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及一种变频螺杆空压机用进气阀，包括进气阀阀体，在进气阀阀体的一侧连接有泄放阀阀体，在进气阀阀体的上端开有进气口，下端设有挡油环，在挡油环中心开有排气口，在进气阀阀体内设有止回阀杆、止回弹簧和止回阀芯，在止回阀杆上套有止回弹簧，在止回阀杆的下端套有轴套，在轴套外设有第一挡圈，在第一挡圈上设有支撑板，在泄放阀阀体的下端设有阀盖，在进气口与泄放阀阀体之间设有泄放阀通道，在泄放阀阀体内设有卸荷阀芯、弹簧座、复位弹簧和橡胶球，在泄放阀阀体上端的一侧设有泄放入口，在泄放阀阀体与进气阀阀体之间开有泄放阀控制口。本实用新型具有结构紧凑，体积小，具有止回、停机泄放、防止喷油功能的优点。
