【专利】一种卧式离心泵泵体装置(专利号:201921072733.0)

专利号：201921072733.0
专利状态：有权
专利类型：[实用新型]
专利申请人：济南东盛热电有限公司
专利分类号：F04D29/70(20060101)

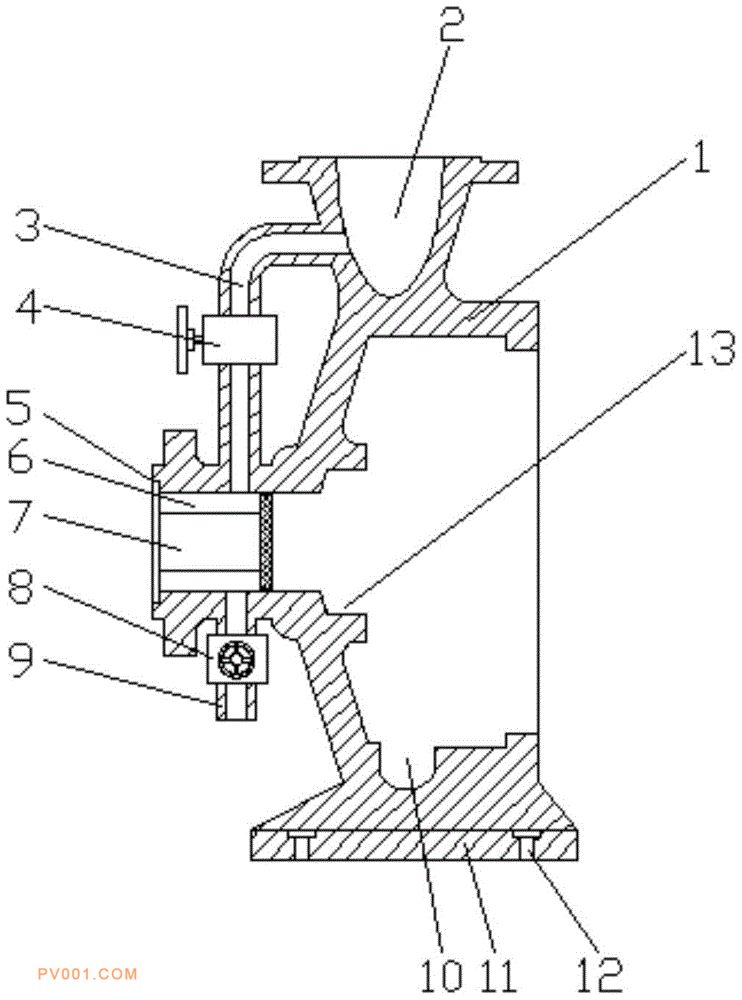

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种卧式离心泵泵体装置，包括离心泵泵体、回流管、单向阀、泵体过滤装置、排污阀、排污管和泵座，所述离心泵泵体的内部一侧设置有进水端，且进水端的端面上设置有进水法兰，所述离心泵泵体的顶部设置有出水端，且出水端的端面上设置有出水法兰，所述离心泵泵体的外部一侧上部焊接固定有回流管，所述回流管的顶部与出水端相连接，且回流管的底部与进水端相连接，所述回流管上固定连接有单向阀，所述离心泵泵体的外部一侧下部焊接固定有排污管，本实用新型通过泵体过滤装置可以进一步对进入离心泵泵体内部的水体进行净化，利用泵体过滤装置上的金属网对水体中的杂质进行阻拦，从而减少砂石对离心泵叶轮的伤害。
