【专利】一种锅炉给水泵的余汽循环利用装置(专利号:201920798946.5)

专利号：201920798946.5
专利状态：有权
专利类型：[实用新型]
专利申请人：常州华伦热电有限公司
专利分类号：F22D1/50(20060101)

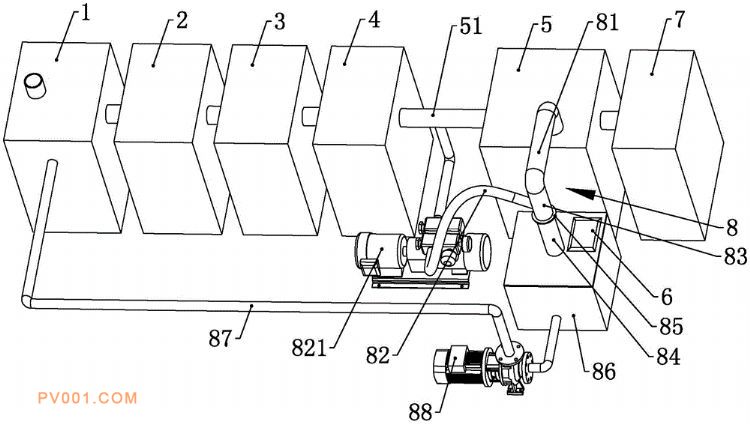

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种锅炉给水泵的余汽循环利用装置，属于锅炉给水泵技术领域，其技术方案要点是，包括依次连接的水箱、除氧器、给水泵、锅炉和汽轮机，所述锅炉和所述汽轮机之间连接设置有第一连接管，所述汽轮机连接有发电系统和排汽管，所述汽轮机与所述发电系统电连接，所述排汽管上设置有抽气泵，所述抽气泵远离所述排汽管的一端与所述第一连接管相通，所述排汽管设置为“Y”型，所述排汽管靠近地面的位置连通设置有出水管，所述出水管和所述排汽管相通，所述出水管远离所述排汽管的一端与所述水箱顶部连接。从而起到节约能源的效果。本实用新型适用于锅炉给水泵的余汽处理。
