【专利】一种陶瓷球式V型温控阀(专利号:201921523343.0)

专利号：201921523343.0
专利状态：有权
专利类型：[实用新型]
专利申请人：山东飞控信息科技有限公司
专利分类号：F16K5/06(20060101)

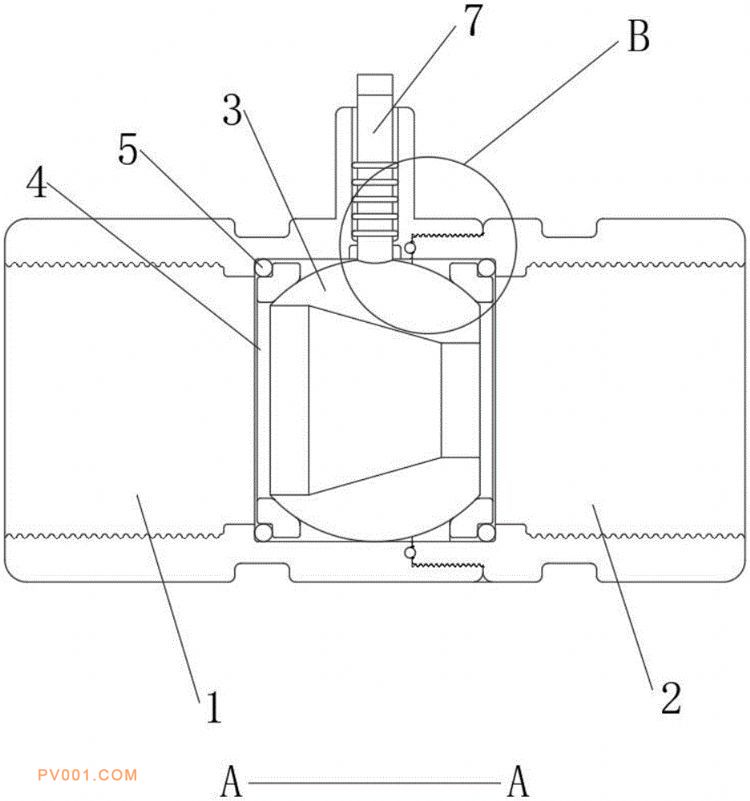

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型属于温控阀技术领域，尤其为一种陶瓷球式V型温控阀，包括第一阀体、第二阀体和陶瓷球阀芯，所述第一阀体一端的外表面和第二阀体一端的内表面均开设有螺纹，所述第二阀体旋合在第一阀体的一端，所述陶瓷球阀芯安装在第一阀体和第二阀体的内部，所述陶瓷球阀芯的表面开设有阀芯孔，所述阀芯孔的一端为V型通道口，所述阀芯孔的另一端为圆形通道口；流通通道进口采用V型结构，出口采用通径结构，其中入口处由于V型结构，随着阀门的转动，流动通道产生变化，弥补流量的非线性误差，使温控阀在0?100％的开度范围内，流量呈线性变化；出口采用通径结构，减小出口的压力损失，降低温控阀的整体的压力损失。
