【专利】一种用于低压控水的压力控制阀(专利号:201921483261.8)

专利号：201921483261.8
专利状态：有权
专利类型：[实用新型]
专利申请人：黄文杰
专利分类号：F16K31/126(20060101)

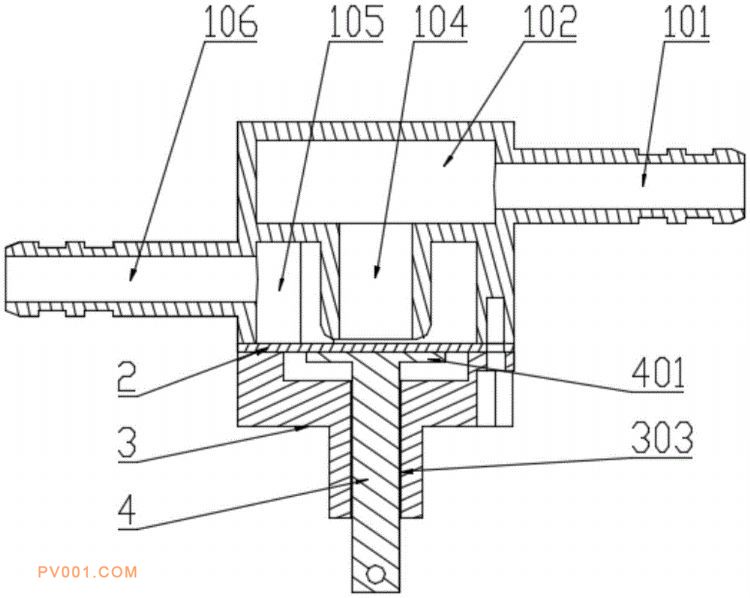

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及一种用于低压控水的压力控制阀，包括阀体、橡胶垫片、阀盖以及阀芯4大基本结构，所述阀芯装配在所述阀盖内，所述橡胶垫片装配在所述阀体与所述阀盖之间，并用螺钉固定；所述阀体上有通道A，通道B、空腔A、空腔B以及空腔C；所述空腔A与所述空腔C仅通过所述空腔B连通，所述阀盖上有压片行程空间以及套筒，所述阀芯包括柱体以及压片；橡胶垫片隔绝阀门内部的水和阀芯，避免出现阀芯在上下滑动的过程中漏水的问题，阀芯受到刚体传递的力时，迫使阀芯上下滑动，从而实现橡胶垫片的压紧或者松开，进而实现阀门的导通或者闭合。
