【专利】一种带锁定装置的阀门(专利号:201921091713.8)

专利号：201921091713.8
专利状态：有权
专利类型：[实用新型]
专利申请人：河南华表仪控科技有限公司
专利分类号：F16K31/04(20060101)

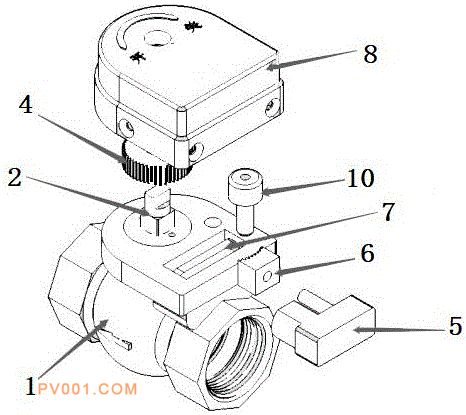

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型属于阀门制造技术领域，公开了一种带锁定装置的阀门，包括阀体，阀体内设有阀芯，阀芯上连接有转轴，所述阀体上固定连接有底板和封闭上盖，所述转轴上部穿透底板并且与底板互不干涉，位于底板上部的转轴上键连接有齿轮，底板上位于齿轮一侧固定有正反转电机，电机输出轴上连接有丝杠，丝杠上配合连接有锁块，锁块运动方向与齿轮正对，所述底板上固定设有电路板，本实用新型的有益效果为：1、实现阀门的锁定功能，避免了现有的缺件锁定容易被破解的缺陷；2、在实现阀门锁定功能的同时，还可以实现对阀体内通过流体温度的检测；3、实现转轴在任意位置的锁定，进而确定阀体任意程度的开关度。
