【专利】泵的保护装置(专利号:201921438982.7)

专利号：201921438982.7
专利状态：有权
专利类型：[实用新型]
专利申请人：台州市航宇塑胶有限公司
专利分类号：F16K17/04(20060101)

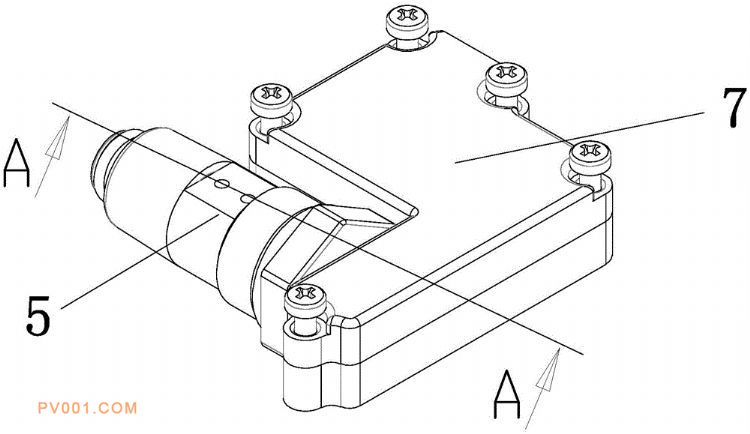

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型提供了泵的保护装置，属于泵内部保护设备技术领域。它解决了现有技术中泵的保护装置安装繁琐，使用不稳定的问题。本泵的保护装置，包括泵体和设置在泵体的安装孔内的阀芯、阀杆、阀座、弹性元件与微动开关，所述阀杆滑动连接在阀座内，且一端伸出阀座抵靠在微动开关上，另一端伸出阀座与阀芯固连；所述弹性元件套设在阀杆上，且两端分别抵压在阀座和阀芯上，其特征在于，所述安装孔的一端开口，另一端设有与安装孔贯通的通孔，所述安装孔的孔壁上设有与阀芯配合的导引面，所述阀芯在弹性元件的作用下能沿导引面滑动并使通孔与安装孔连通或封闭。本实用新型通过将导引面、通孔集中设置到泵体上，泵体与阀座直接配合，省略分体阀体，简化了保护装置的连接结构，提高了使用的安全性，节省了大量的安装成本。
