【专利】一种新型污水泵用储油器(专利号:201921244581.8)

专利号：201921244581.8
专利状态：有权
专利类型：[实用新型]
专利申请人：大连福岛精密零部件股份有限公司
专利分类号：F04B9/10(20060101)

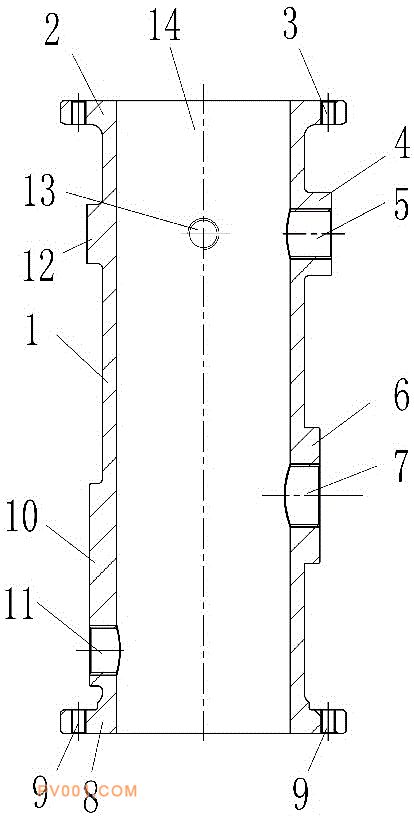

专利摘要：公开（公告）日:2020-04-17摘要:一种新型污水泵用储油器，属于污水泵内部动力部件的技术领域。该储油器它采用圆形主体，上部通过入口法兰连接入油管路，下部通过出口法兰连接出推进器。该储油起上部设有圆形环带，圆形环带上设有连接方台和两个用于连接油量调节阀的环带连接螺孔，连接方台上设有用于连接油量调节阀的方形台连接螺孔；其中部设有圆形台，圆形台上设置用于安装压力测试表的圆形台连接螺孔；其下部设有菱形台，菱形台上设置用于安装油量测试表的菱形台连接螺孔。该储油器主体为整体铸造，保证了尺寸精度，提高了推进器的整体强度，同时由于取消了焊接，也避免了焊缝处出现漏焊等内部缺陷。降低了生产成本，延长了使用寿命。
