【专利】一种蝶阀生产加工用固定装置(专利号:201921058515.1)

专利号：201921058515.1
专利状态：有权
专利类型：[实用新型]
专利申请人：天津万亿阀门科技有限公司
专利分类号：B23Q1/25(20060101)

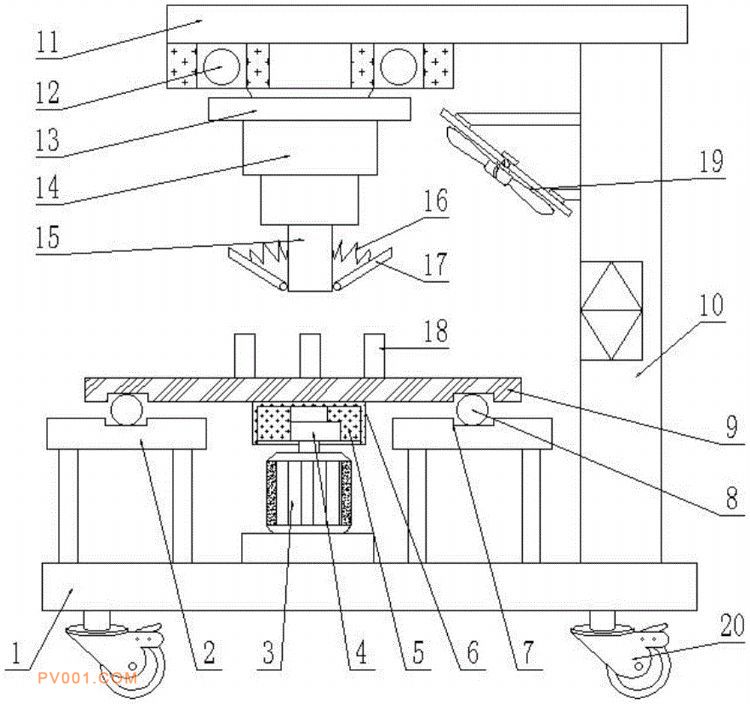

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种蝶阀生产加工用固定装置，包括底板，底板的顶部通过螺栓固定有固定柱，还包括多个固定棒，所述固定棒焊接在底板的顶部，且固定棒的顶部焊接有支撑板，所述支撑板的顶部设有放置盘，且放置盘的底部和支撑板的顶部均开有环形槽，环形槽内放置有多个钢珠，所述放置盘的顶部粘接有多个放置块，所述固定柱的顶部焊接有顶板，且顶板的底部通过螺栓固定有轴承转盘。本实用新型能够在环形槽中滚动，从而根据不同的要求调节放置盘的角度，方便对蝶阀进行打孔工作，提高了装置的灵活性，能够带动插接杆向下移动，从而带动压板与蝶阀接触，在弹簧的作用下紧紧的挤压蝶阀，提高了对其固定的稳定性。
