【专利】一种热流道模具带新颖阀套的针阀装置(专利号:201920473260.9)

专利号：201920473260.9
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州鼎坚模具有限公司
专利分类号：B29C45/28(20060101)

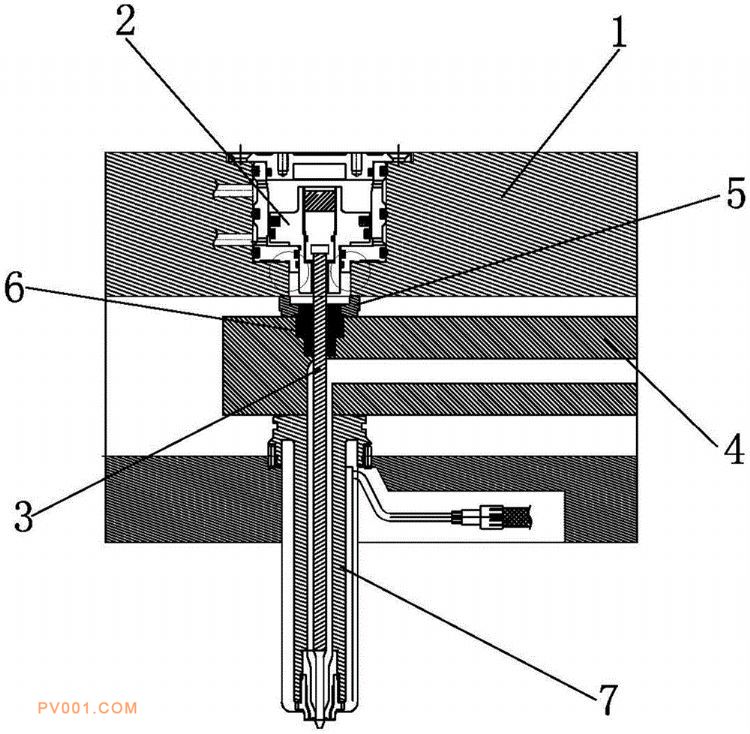

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种热流道模具带新颖阀套的针阀装置，包括气缸盖板、阀针气缸、阀针本体、分流板、热嘴和热流道板；所述阀针气缸安装于所述气缸盖板上；在所述阀针气缸的前端安装有所述阀针本体；所述热嘴安装于所述热流道板上；在所述分流板上设置有安装槽；所述阀针套与所述安装槽螺纹密封连接；在所述阀针套内设置有阀针孔；所述阀针孔包括依次连接的避空段和密封段；所述避空段与所述阀针本体间距配合，所述密封段与所述阀针本体过盈配合；在所述气缸盖板和分流板之间设置有垫片。本实用新型降低阀针本体与阀针套卡住的出现率，提高阀针套与分流板的封胶可靠性,封胶的效果也不会再受垫片的影响，从而提高系统的可靠性和安全性。
