【专利】一种蝶阀阀体法兰盘双面打孔装置(专利号:201920819997.1)

专利号：201920819997.1
专利状态：有权
专利类型：[实用新型]
专利申请人：天津市滨海金顺达阀门有限公司
专利分类号：B23B41/00(20060101)

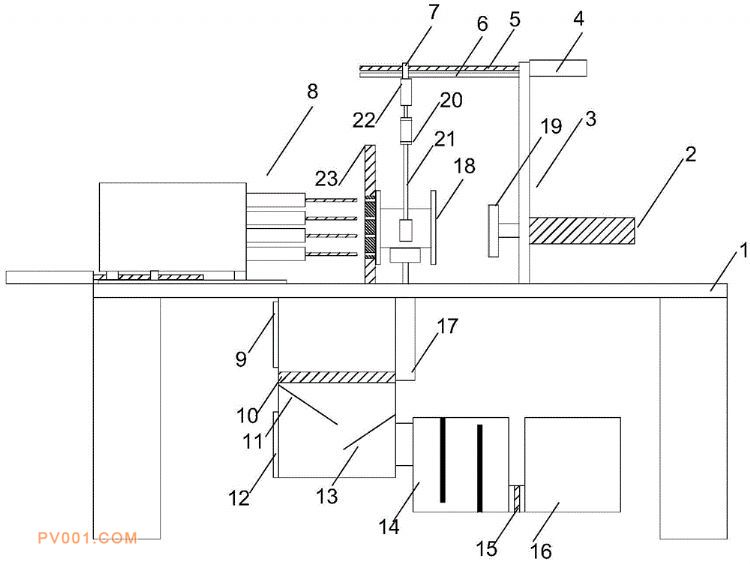

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种蝶阀阀体法兰盘双面打孔装置，使用的时候，首先将顶紧块设置在预设位置，然后，将阀体放置在顶紧块上，其左侧顶在基准板上，然后，利用右侧压紧气缸将压紧块压紧在阀体的右侧，此时对阀体的一侧进行打孔，再打孔后，利用两个弧形夹块将阀体夹紧，然后，顶紧块下移，弧形夹块夹着阀体向右侧移动，然后，在转向电机带动下进行旋转180度，通过旋转电机旋转使得阀体向左侧移动，使得阀体顶在基准板上，此时利用右侧压紧气缸将压紧块压紧在阀体的右侧，顶紧块上升顶紧，对阀体的另一侧法兰盘进行加工，利用该机构，效率较高。
