【专利】一种阀门生产用钻孔辅助装置(专利号:201921072017.2)

专利号：201921072017.2
专利状态：有权
专利类型：[实用新型]
专利申请人：天津万亿阀门科技有限公司
专利分类号：B23B41/00(20060101)

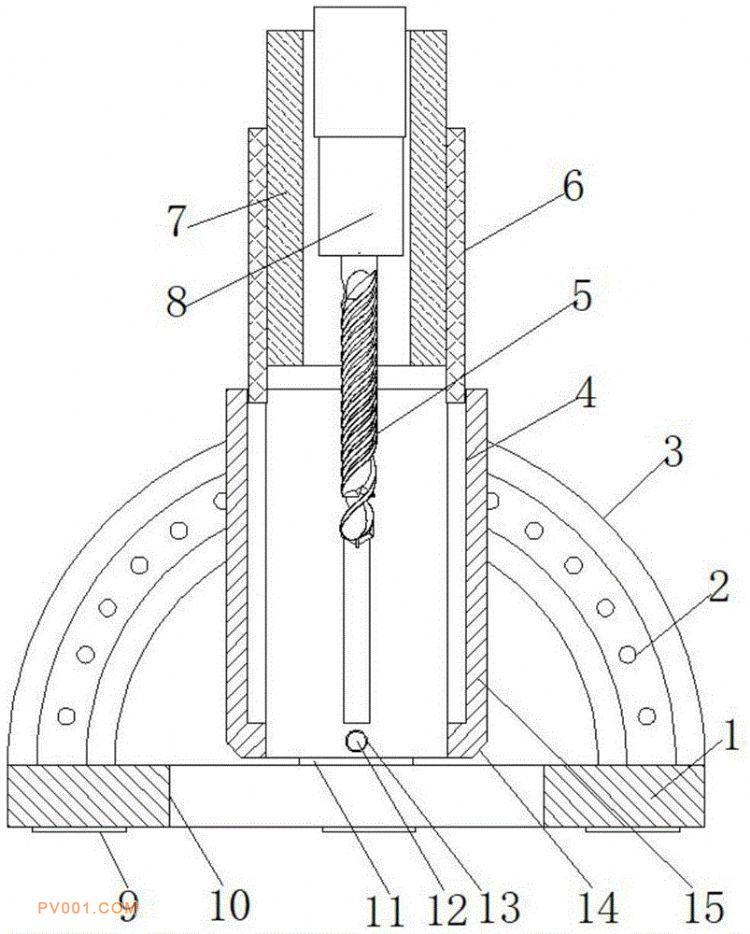

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种阀门生产用钻孔辅助装置，包括钻头固定器、底板和呈方管装结构的导向管，所述底板的上表面中部开有条形孔，且底板的上表面靠近条形孔的两侧中部均设置有定位块，两个所述定位块的中间均插接有定位铰轴，且导向管相背的两侧外壁均开有与定位块相适配的限位孔，所述导向管的四侧内壁靠近中部均开有滑槽，且四个滑槽内均滑动连接有滑条，四根所述滑条之间固定有同一个滑动管，所述钻头固定器的底端夹持有加长版的钻头。本实用新型可以将钻头持续向同一个方向进行移动而且可以调整钻头进攻方向，从而可以在平面上钻出斜孔或者再斜面上钻出竖直的孔；滑动连接在滑槽内滑条提高了滑动管滑动时的稳定性。
